CAS-102V4は市販のLANケーブルを使ってHDMIモニタ（＆音声）を延長する延長ユニットです。
LANケーブルのカテゴリによって延長距離が変わります。




CAT-5eを使用した時は最大100m、CAT-6を使用した時は最大120m延長できます。
解像度は距離に関係なくフルHD（1920×1080）を表示します。
※大容量の映像データをスムーズに転送するために、Cat,6（1000baseTx対応）のLANケーブルをお奨めしています。
※信号を圧縮して転送していますので、0.03秒程度のタイムラグが生じます。

CAS-102V4はローカルモニタ出力ポートを持っていません。
デスクトップパソコンなど映像出力装置側にモニタを設置する必要がある場合は、
HDMIモニタ分配器（HMI01-04等）を接続し、ローカルモニタを表示してください。

市販のギガビットスイッチングHUB（以下、Gbit-HUB）経由でもモニタを延長することが可能です。




HUBからの距離は、CAT-5eで最大100m、CAT-6で最大120mです。

この接続を利用して、様々なレイアウトが可能です。

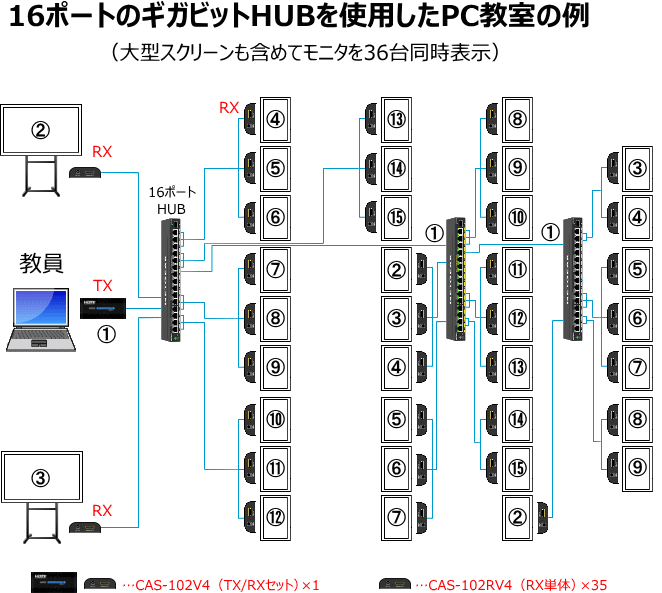

【LANケーブル1本で延長し、その先にGbit-HUBを接続し、分配または延長する】





【Gbit-HUBを組み合わせて延長距離を延ばす】

HUB-HUB間の距離は、ネットワーク規格の範囲内の距離で延長します。




接続したHUBに受信器（Rx）を接続することにより、モニタを増設することが可能です。
最大延長距離はHUBの仕様やネットワーク規格の範囲内であれば、制限はありません。
※社内/構内LANに複数の受信器を接続し、常時大容量のデータ（画像データ等）を転送しますと、通信環境に影響（通信が遅くなるなど）する場合がありますので、独立した専用ラインを構築しての延長をお奨めします。



さらに複数のギガビットスイッチングHUBをつなげれば、設置場所に広がりが生まれます。

延長先モニタに現在の状況を知らせるステータスが表示されます。　




CAS-102V4の背面、LANケーブルを接続するRJ45に2つのLEDが付いています。
緑のLEDは電源LEDで、電源投入で点灯します。
橙（オレンジ）のLEDは「Status」LEDで、送/受信器がリンクするとゆっくり点滅し、モニタ信号が流れると速い点滅に変わります。

CAS-102V4	送信器（TX）	受信器（RX）
HDMI仕様	HDMIver1.3　HDMI Type-Aメス
HDCP	HDCP1.4準拠
対応解像度	■対応解像度：距離に関係なく最大1080p（フルHD）1920×1080（16：9） ■その他の対応解像度：480i/p 720×480（4：3/16：9）、1024×576（16：9）720p 　1280×720（16：9）、1366×768（16：9）※1 ※スクエア型モニタは未対応
延長距離	CAT-5e：MAX100m/CAT-6：MAX120m ギガビットスイッチングHUB経由でネットワークが成立する規格内では距離の制限なし HUB-HUB間は100m以内
接続台数	ネットワークが成立する規格内では台数の制限なし
データレート	18Mbps
タイムラグ	≦0.03秒
推奨HUB	・ギガビットインテリジェントL2スイッチ以上 ・ジャンボフレーム（8K以上） ・マルチキャストサポート（IGMPスヌーピング）

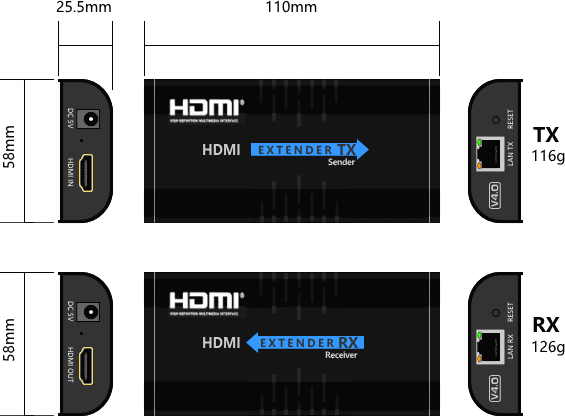

サイズ	110（W）×58（D）×25.5（H）mm
電源	入力：100～240V　出力：DC5V 1A
消費電力	3.5W	3W
重量	116g	126g
動作環境	温度：0～50℃　湿度：30～85％（結露なきこと）
LANケーブル	CAT-6/6E（ギガビット対応）　※お客様でご用意ください。
付属品	ACアダプタ、取扱説明書（セッティングガイド） ※HDMIケーブルは付属していません。
対応規格	RoHS/CE/FCC/ PSE（ACアダプタ）

※1：記載された解像度以外では画面が縮小したり、片寄ることがあります。ご注意ください。
※大容量の映像データをスムーズに転送するため、CAT-6（1000baseTx対応）のLANケーブル（単線）をお奨めしています。
※HUBは推奨スペックを満たしたギガビットスイッチングハブをご利用ください。
※仕様は予告なく変更する場合がございます。予めご了承ください。

注意：DVI変換アダプタやDisplay portの変換アダプタを使用すると、画面が縮小したり片寄ったりしますので、使わないでください。
