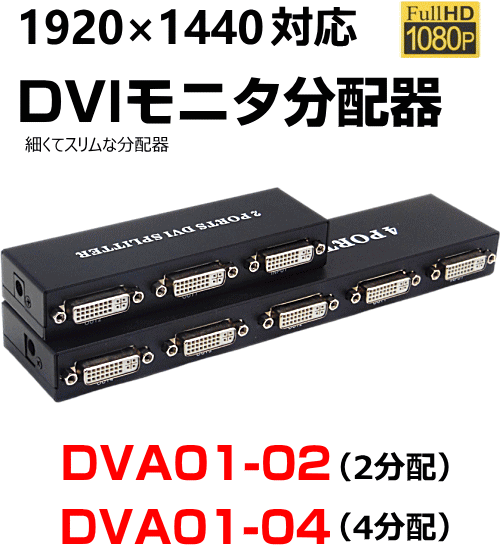

DVIモニタ分配器 DVA01シリーズ 1入力2出力と1入力4出力の2機種をご用意しました。




DVIモニタを複数表示したい。そのうち数台を遠隔地で延長表示したい。
DVIのモニタ延長器とDVI分配器DVA01-02/04を組み合わせることで実現できます。

標準価格 13,000円(税抜)
14,300円(税込)



標準価格 19,000円(税抜) 20,900円(税込)





DVIモニタの2、または4分配器
DVA01-02/04はDVI入力ポートを持つモニタ(および表示機器)を4分配するモニタ分配器です。
周波数帯域は最大350MHzに対応。
対応解像度は1280×768~1980×1440と幅広いモニタに対応します。

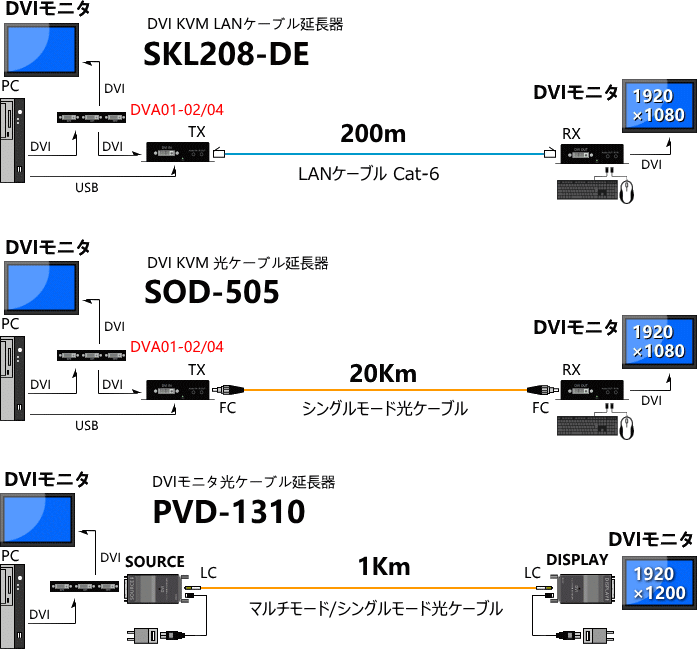

延長器と組み合わせて分配延長
DVA01-02/04はDVI延長器と組み合わせて、モニタの分配/延長することができます。
延長器と組み合わせることにより最大延長でもフルHD(1920×1080)の高解像度で表示できます。
メタルケーブルでは10m以内の延長をお願いします。






●DVIモニタをLAN(Cat-6)で延長する場合はSKL208-DE
●DVIモニタを光ケーブルで延長する場合はSOD-505



3つのEDIDモード
DVA01-02/04は、EDID取得モードを3つ搭載しています。
前面パネル右側の「MODEボタン」で各モードを選択します。
(説明イラストはDVA01-04ですが、DVA01-02も共通です)





モード変更時は前面パネルの出力No.1LEDの点滅で確認します。
※モードを切り替えた場合は、分配器本体の電源OFF/ON(電源ジャックの抜差し)を実行することで反映されます。

【モード1】
下位互換モード:現在挿入されているディスプレイの最低解像度を選択します。




分配するモニタグループの中に解像度が低いモニタが存在した場合、低い解像度のモニタ情報をPCに伝達し、グループの中の最低解像度ですべてのモニタに表示するモードです。

同一解像度のモニタが接続されている場合は、出力1番ポート(OUT1)に接続したモニタが優先となります。


【モード2】
接続優先モード:新たに接続したモニタのEDIDを優先して取得します。
新しいモニタを追加接続(最後に接続)すると、そのモニタのEDID情報をPCに伝達します。





既に接続済みのモニタがある場合、モード2では電源OFF/ONごとに、各接続モニタのEDIDを順番に取得します。


【モード3】※推奨
出力1ポート優先モード:出力1に接続したモニタのEDIDを優先してPCに伝達します。

出力1番ポート(OUT1)に接続したモニタ情報をPCに伝達し、PCはこの情報をもとに信号を出力します。
従って、他の2~4番ポートは1番ポートに接続した解像度と同じ解像度で表示します。




モードはMODEボタンを押すごとに、1→2→3→1→2…とループして切替わります。
※デフォルトは「モード3」のOUT-1ポート優先モードになっています。



各部位の名称とサイズ
【名称】



名称 機能
Output LED(青) 出力モニタ接続時点灯
Power LED(赤) 電源投入時点灯
MODEボタン EDID取得モード選択ボタン
Power jack AC電源接続
Input Port PCとDVIケーブルで接続
Output Port 出力モニタ接続


【サイズ】




製品仕様
製品型名 DVA01—02  DVA01-04
入力機器 DVIポートを持つPCおよび映像出力機器
出力機器 DVIポートを持つPC用モニタ、TVモ
ニタ、プロジェクターなど
接続台数 入力×1、出力×2
 入力×1、出力×4
ポート 入力:DVI29pinメス×1、出力:DVI29pinメス×4
※DVI-D対応です。29pinであってもアナログ信号は未対応です。
周波数帯域 最大350MHz
対応解像度 1280×768~1980×1440
ボタン EDID切り替えボタン
LED Output LED(青)、Power LED(赤)
サイズ/重量 129×37.8×22mm(コネクタ突起物除く)/147g
 220×47×22mm(コネクタ突起物除く)/273g
対応延長器 SKL208-DE/SOD-505など
電源 入力:100~240V
出力:DC5V 1-2A センタープラス
入力:100~240V
出力:DC5V 1-2A センタープラス
消費電流 最大0.8A
 動作環境  温度:0~45℃/湿度:0~85%(結露なきこと)
 付属品 USB電源ケーブル×1、USB電源アダプタ×1、取扱説明書×1
※DVIケーブルは付属しておりません。
 ACアダプタ×1、取扱説明書×1
※DVIケーブルは付属しておりません。
 規格  RoHS FCC CE PSE
・仕様は予告なく変更する場合があります。予めご了承ください。
・表示解像度は、ご利用のケーブルや、出力機器、モニタのスペックに依存します。





構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等必要事項をご記入いただき、メールまたはFAXでお送り下さい。
メールでの添付でもかまいません。

当日または翌営業日までには必ずお届けします。
以下の項目を参考に構成を教えてください。

■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。



■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。



■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。


■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。






お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または「FAX番号」または「メールアドレス」を
お忘れなくご記入ください。
確認することがあるかもしれません。










標準価格 13,000円(税抜) 14,300円(税込)



標準価格 19,000円(税抜) 20,900円(税込)
