標準価格：36,000円（税抜） 39,600円（税込）

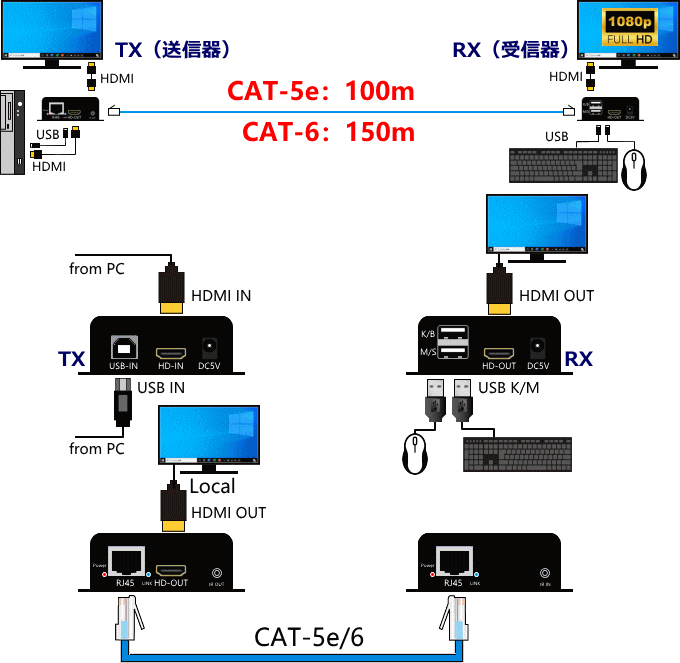

市販のLANケーブル（CAT-5e/6）で最大150mの延長を可能にします。
ローカル出力ポートを搭載し、PC側ローカルモニタ出力が可能です。
最大解像度はフルHDに対応しています。
非圧縮なのでタイムラグは発生しません。
ただし、最大出力はフルHDですので、延長先モニタの最適解像度がWUXGAや4Kの場合でも、表示はフルHDとなります。

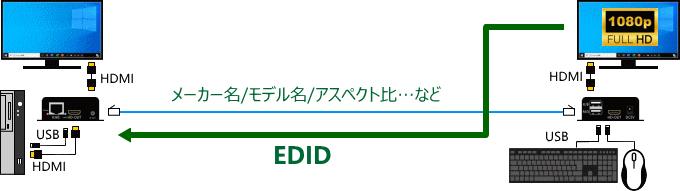

※TX接続のローカルモニタのEDIDは取得しません。

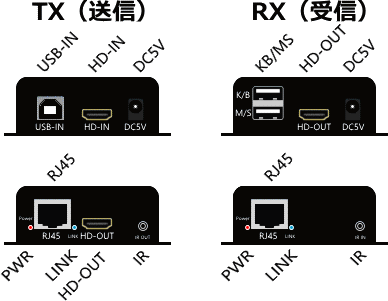

| 名称 | 送信器（TX） | 受信器（RX） |
| USB-IN | PCとUSB接続 | ― |
| KB/MS | ― | キーボード/マウス接続 |
| HD-IN | PCのHDMI出力と接続 | ― |
| HD-OUT | ローカルモニタ接続 | 延長モニタ接続 |
| DC5V | ACアダプタ接続 | |
| RJ45 | CAT-5e/6のLANケーブル接続 | |
| Power LED | 電源投入で点灯（赤） | |
| Link LED | モニタ信号通信開始で点滅 | |
| IR | 使用しない | |

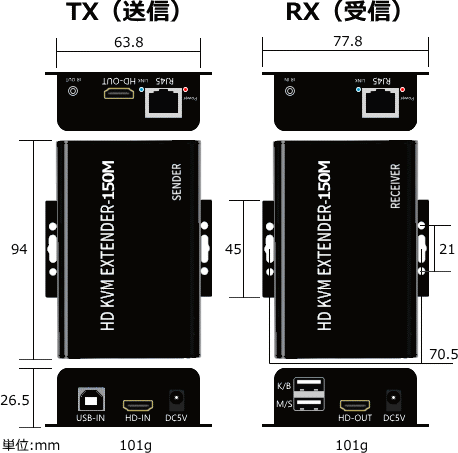

【筐体サイズ】
筐体サイズは以下の通りです。
| HK150-TR | TX（送信器） | RX（受信器） |
| ポート | HDMI（IN）×1、HDMI（OUT）×1、 USB-TypeB×1、Powerジャック×1、 RJ45×1、IR（使用しない） |
HDMI（OUT）×1、USB-TypeA×2、 Powerジャック×1、RJ45×1、 IR（使用しない） |
| 延長距離 | CAT-5e：100m、CAT-6：150m | |
| 解像度 | 最大フルHD | |
| 対応機器 | ■送信側：PCおよび映像出力機器 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器 ■USBマウス/キーボード ※16:9のワイドモニタ対応です。スクエアには対応していません。 |
|
| データレート | 1.65Gbps | |
| 対応ケーブル | CAT-5e/6：T-568Bストレート結線 ※T-568Aストレート結線は使用できません。 |
|

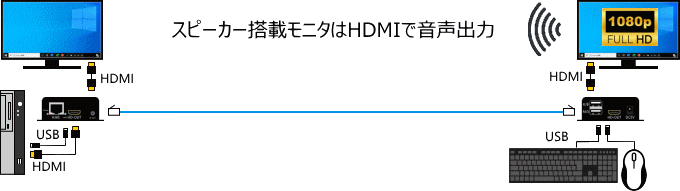

| 音声 | HDMI重畳 | |
| 圧縮形式 | 非圧縮 | |
| 電源 | 入力：100～240V 出力：DC5V 1A 50～60Hzセンタープラス | |
| サイズ/重量 | 94.5×77×26.5mm（W×D×H）/TX：101g、RX：101g | |
| 動作環境 | 温度：0～70℃、湿度10～85%（結露なきこと） | |
| 消費電力 | 最大5W | |
| 筐体 | アルミ合金 | |
| 同梱内容 | 送信器/受信器×各1、USB type A-Bケーブル×1、ACアダプタ×2、取扱説明書 ※HDMIケーブルは付属していません。 |
|
| 対応規格 | RoHS、CE、PSE（ACアダプタ） | |
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用して接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※RX（受信器）のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。
※延長画像はHDMIケーブルやLANケーブルの特性に依存します。
