4K対応！HDMIモニタ映像とマウス/キーボードをLANケーブルで最大120ｍ延長 HK214-TR　のび太くん

標準価格：33,000円（税抜）　36,300円（税込）

　　　　

LANケーブルで最大120m、最大解像度は4K（3840×2160）30Hz

HK214-TRはHDMIモニタ、マウス、キーボードを延長する延長器です。
市販のLANケーブル（CAT-6/6A）で最大120mの延長を可能にします。
ローカル出力ポートを搭載し、PC側ローカルモニタ出力が可能です。

最大解像度は4K（3840×2160）30Hzに対応しています。

非圧縮なのでタイムラグは発生しません。

このページの先頭へ

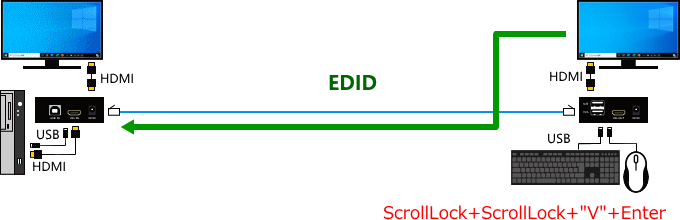

EDIDの取得方法

延長先モニタのEDID（モニタ情報）はRX（受信器）のキーボードで行います。

デフォルトはフルHDです。
4K表示をさせたい場合はRX（受信器）に4Kモニタを接続し以下のホットキーを入力します。
"scrollLock+scrollLock+「V」+Enter"

ホットキーを入力するとRX（受信器）接続のモニタのEDIDをTX（送信器）が取得します。

そのままでは解像度はフルHDのままなので、PCの「ディスプレイ設定」から解像度を変更してください。
※EDIDを取得してもHK214-TRの最大出力は4K30Hzですので、それ以上の表示はできません。

このページの先頭へ

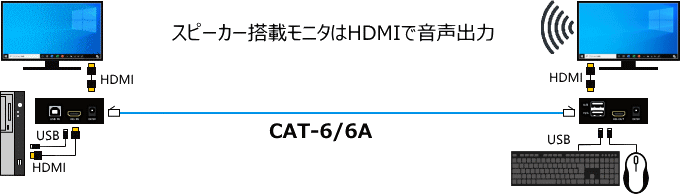

音声の延長

HK214-TRはHDMIの音声を延長できます。スピーカー内蔵のモニタから音声を出力します。

このページの先頭へ

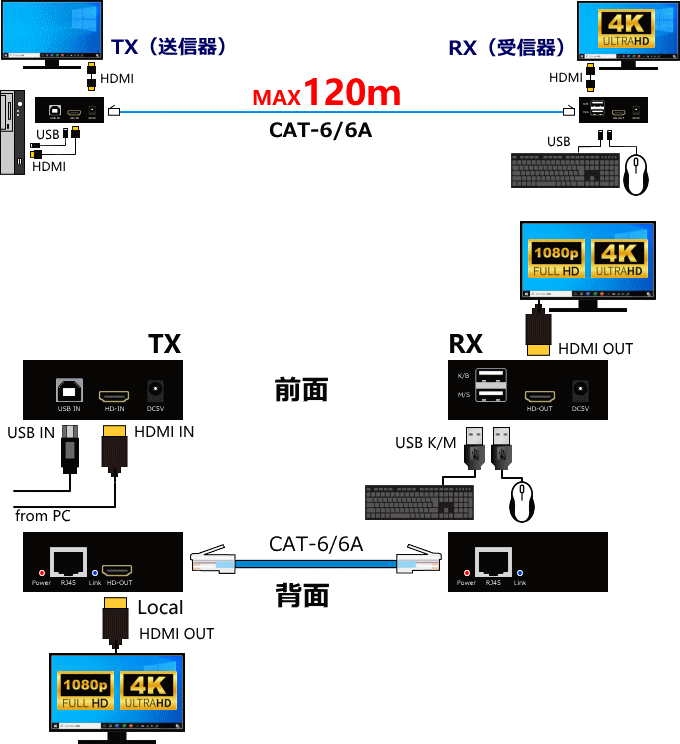

名称と機能/サイズ

【名称と機能】

名称	送信器（TX）	受信器（RX）
USB-IN	PCとUSB接続	―
KB/MS	―	マウス/キーボード接続
HD-IN	PCのHDMI出力と接続	―
HD-OUT	ローカルモニタ接続	延長モニタ接続
DC5V	ACアダプタ接続
RJ45	CAT-6/6AのLANケーブル接続
Power LED	電源投入で点灯（赤）
Link LED	モニタ信号通信開始で点滅

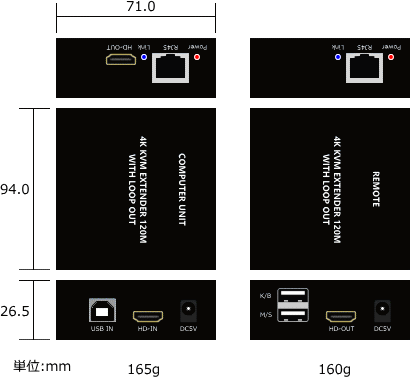

【筐体サイズ】
筐体サイズは以下の通りです。

このページの先頭へ

製品仕様

HK214-TR	TX（送信器）	RX（受信器）
ポート	HDMI（IN）×1、HDMI（OUT）×1、 USB-TypeB×1、Powerジャック×1、 RJ45×1	HDMI（OUT）×1、USB-TypeA×2、 Powerジャック×1、RJ45×1
延長距離	最大120m
解像度	最大4K30Hz
対応機器	■送信側：PCおよび映像出力機器　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器　 ■USBマウス/キーボード　 ※16:9のワイドモニタ対応です。スクエアには対応していません。
対応ケーブル	CAT-6/6A：T-568Bストレート結線 ※T-568Aストレート結線は使用できません。
音声	HDMI重畳
タイムラグ	なし
電源	入力：100～240V　出力：DC5V 1A　50～60Hzセンタープラス
サイズ/重量	94×71×26.5mm（W×D×H）/TX：165g、RX：160g
動作環境	温度：0～70℃、湿度10～85%（結露なきこと）
消費電力	最大5W
筐体	アルミ合金
同梱内容	送信器/受信器×各1、USB type A-Bケーブル×1、ACアダプタ×2、取扱説明書 ※HDMIケーブルは付属していません。
対応規格	RoHS、CE、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用して接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※RX（受信器）のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。
※延長画像はHDMIケーブルやLANケーブルの特性に依存します。
