ビデオエクステンダーLANケーブルでモニタ延長ユニットIVL03-00 簡単接続、簡単操作の高性能！
販売終了いたしました。ありがとうございました。
輝度(明るさ)シャープネス(鮮明度)を1つのダイヤルに集約
LANケーブル延長ユニットは延長距離によって画質に変化があります。
これまでは、GAIN（輝度、明るさ）、イコライザー（シャープネス、鮮明度）を２つにわけて画質調整を行うというちょっとした手間がありました。
IVL03-00はこの2つの作業をEQUALIZERという１つのダイヤルに集約。
このダイヤル1つで、輝度と鮮明度の調整を簡単に行うことができます。
これまでは、GAIN（輝度、明るさ）、イコライザー（シャープネス、鮮明度）を２つにわけて画質調整を行うというちょっとした手間がありました。
IVL03-00はこの2つの作業をEQUALIZERという１つのダイヤルに集約。
このダイヤル1つで、輝度と鮮明度の調整を簡単に行うことができます。
R・G・Bの補正も操作しやすい大きなボタンで
ＬＡＮケーブル延長タイプは100mを過ぎる頃に、R（Red）、G（Green）、B（Blue）がわずかにズレてきます。（右図）単色でズレる場合もあれば、２色でズレる場合もあり、このズレは延長すればするほど顕著になります。
IVL03-00はこれらの色ズレを解消します。

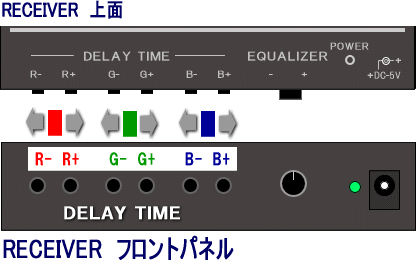

受信器の前面フロントパネルにDELAY TIMEと表記した６個のボタンがあります。
それぞれR・・・Red、G・・・Green、B・・・Blueに分かれており、－（マイナス）は目的の色を左に移動させ、＋（プラス）は目的の色を右に移動させます。
ボタンは広く感覚を開けて押しやすく、押すと「Pi！」と単発のブザー音で補整を行っていることを知らせます。
テストパターンを見ながら色ズレ補正を行うと正確に補正できます。
下のボタンからダウンロードして下さい。↓
長距離延長可能
IVL03-00はモニタのみを最大250m延長し、100ｍまでは1920ｘ1200、最大延長しても1600x1200と高解像度を維持します。
接続は至ってシンプル。
パソコンからIVL03-00付属のVGAケーブルで送信ユニットに接続し、パソコン横のモニタへスルー出力。
受信ユニットとLANケーブルで接続したら、受信器に延長モニタをつないでIVL03-00の電源をONすれば瞬時にパソコンの画像を表示します。
シンプルになったLANケーブル、モニタ延長ユニット IVL03-00をよろしくお願い致します。
手のひらサイズのコンパクトな設計
IVL03-00は見た目以上にコンパクトです。
ボタンやダイヤルのついた写真やイラストを見ると大きく見えますが、実は大ヒットした上蓋を開けてタッチペンで遊ぶ
ゲーム機よりも一回り小さい設計です。
ボタンやダイヤルのついた写真やイラストを見ると大きく見えますが、実は大ヒットした上蓋を開けてタッチペンで遊ぶ
ゲーム機よりも一回り小さい設計です。
サポート
IVL03-00のサポートはセンドバックで行っています。
異常や不具合と考えられる現象が発生した場合、販売店もしくは弊社に直接送付いただくと、「動作チェック（無料）」「修理または交換」して速やかにご返却いたします。
故障かな？と思ったら、ご送付頂く前にご一報ください。その時点で症状が改善される場合があります。
修理期間は通常、対象製品が弊社に到着後、約一週間以内にご返却いたします。
※確認事項が多くある場合は、多少のお時間を頂く場合があります。
無償保証期間はご購入後（弊社出荷後）1年間とさせていただきます。
それ以降は有償保証となります。
有償時には事前にお見積りを提示し、ご理解いただいてからの修理または交換となります。
異常や不具合と考えられる現象が発生した場合、販売店もしくは弊社に直接送付いただくと、「動作チェック（無料）」「修理または交換」して速やかにご返却いたします。
故障かな？と思ったら、ご送付頂く前にご一報ください。その時点で症状が改善される場合があります。
修理期間は通常、対象製品が弊社に到着後、約一週間以内にご返却いたします。
※確認事項が多くある場合は、多少のお時間を頂く場合があります。
無償保証期間はご購入後（弊社出荷後）1年間とさせていただきます。
それ以降は有償保証となります。
有償時には事前にお見積りを提示し、ご理解いただいてからの修理または交換となります。
本体概要(名称と働き）
TRANS MITTERとRECEIVERの各部位の名称と働きです。
TRANS MITTER
①Powerジャック・・・専用ACアダプタを接続します。
②RJ45・・・・・・・・・・LANケーブルを差し込みます。
③PowerLED・・・・・・電源用LED
④PC・・・・・・・・・・・・パソコンとIVL03-00付属のVGAケーブルで接続します。
⑤LOCAL・・・・・・・・パソコン側のモニタを、モニタ付属ケーブルで接続します。
RECEIVER
①RJ45・・・・・・・・・・LANケーブルを差し込みます。
②VGA（OUT）・・・・・延長モニタをモニタ付属ケーブルで接続します。
③DELAY TIME・・・・延長モニタのRGB補整を行います。
④EQUALIZER・・・・・延長モニタの輝度（明るさ）とシャープネス（鮮明度）を調整します。
⑤PowerLED・・・・・・電源用LED
⑥Powerジャック・・・専用ACアダプタ接続します。
TRANS MITTER
①Powerジャック・・・専用ACアダプタを接続します。
②RJ45・・・・・・・・・・LANケーブルを差し込みます。
③PowerLED・・・・・・電源用LED
④PC・・・・・・・・・・・・パソコンとIVL03-00付属のVGAケーブルで接続します。
⑤LOCAL・・・・・・・・パソコン側のモニタを、モニタ付属ケーブルで接続します。
RECEIVER
①RJ45・・・・・・・・・・LANケーブルを差し込みます。
②VGA（OUT）・・・・・延長モニタをモニタ付属ケーブルで接続します。
③DELAY TIME・・・・延長モニタのRGB補整を行います。
④EQUALIZER・・・・・延長モニタの輝度（明るさ）とシャープネス（鮮明度）を調整します。
⑤PowerLED・・・・・・電源用LED
⑥Powerジャック・・・専用ACアダプタ接続します。
完売いたしました。ありがとうございました。
製品仕様
| 製品型名 | TRANSMITTER（送信器） | RECEIVER（受信器） |
| ポート | HD-sub15p3列オス×1、メスx1 RJ45(8pin)×1、Powerジャック×1 |
HD-sub15p3列メスx1 RJ45(8pin)×1、Powerジャック×1 |
| PowerLED | 緑x1 | 緑x1 |
| サイズ・重量 | 120x72x23 260g | 120x72x23 270g |
| 延長距離・対応解像度 | ■5m～100m：1920x1200 ■100m～：1600×1200 | |
| 対応機器 | ■PC：DOS/V AT互換機 ■モニタ：CRT、液晶、プラズマ、プロジェクター |
|
| 電源 | 入力：100～240V 出力：DC5V 1A | |
| 消費電力 | 最大5W | |
| 動作環境 | 温度：0～50℃ 湿度：10～80%（結露なきこと） | |
| 付属品 | TRANSMITTER（送信器）x1、RECEIVER（受信器）x1、 VGAケーブルx1、ACアダプタｘ2、クイックスタートガイドx1 |
|
| 対応LANケーブル | CAT-5/5E/6 T-568B結線 8極8芯全線結線 ストレート UTP/STP | |
※LANケーブルは規格内でのメーカーによるスペックの違いがあるため、画質に影響が出る場合があります。
ケーブルによっては画面にちらつきを生じる場合がありますので、その場合はLANケーブルを変えてみてください。
注意！：延長先モニタにTV(テレビ)仕様のものを使用すると、画像に“ゆらぎ”等の画質の乱れが生じることがあります。延長モニタはPC用モニタをご利用ください。
