MST01-02はMST対応のDP+HDMI分配器です。
MST（マルチストリームトランスポート）は、DisplayPort 1.2（以下、DP）以降でサポートされている、マルチディスプレイを実現する機能です。

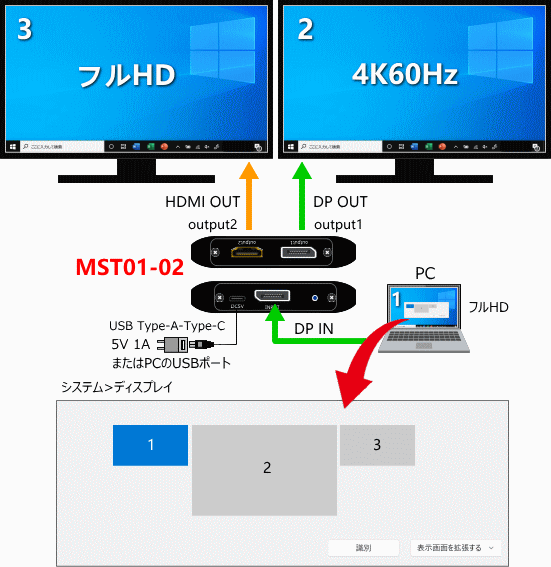

PCなどの1ポートのDP出力から、複数の外部モニタに映像信号を同時に送信できます。




電源は市販のUSB電源アダプタ（5V1A）またはPCのUSBポートから供給します。


MSTモードでマルチディスプレイを実現するには…

　※PCに搭載しているDPが1.2以上である必要があります。
　※接続ケーブルがDP1.2以上に対応している必要があります。
　※モニタに搭載しているDPが1.2以上である必要があります。

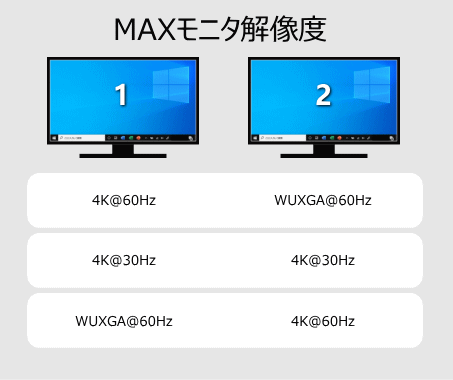

対応解像度はフルHD（1920×1080）、WUXGA（1920×1200）～4K60Hzの高解像度に対応しています。
またHDR、3Dに対応します。

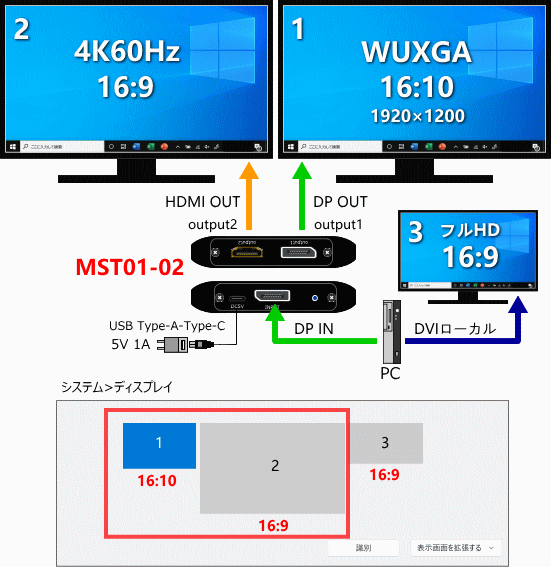

MST01-02は、個別のモニタそれぞれのEDIDを取得しPCに伝えます。




従って、解像度やアスペクト比の違うモニタを接続しても、正常に表示できます。

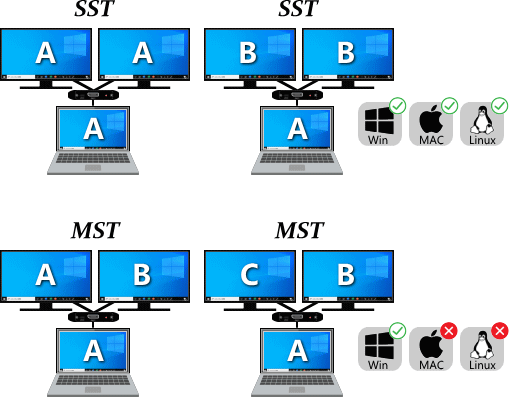

MSTとは別にSST（シングルストリームトランスポート）という従来通りの複製/拡張モードがあります。
MST01-02はSSTにも対応しています。




※Macbook Air/Macbook Proなど一部MSTに対応している機種があります。ご確認ください。

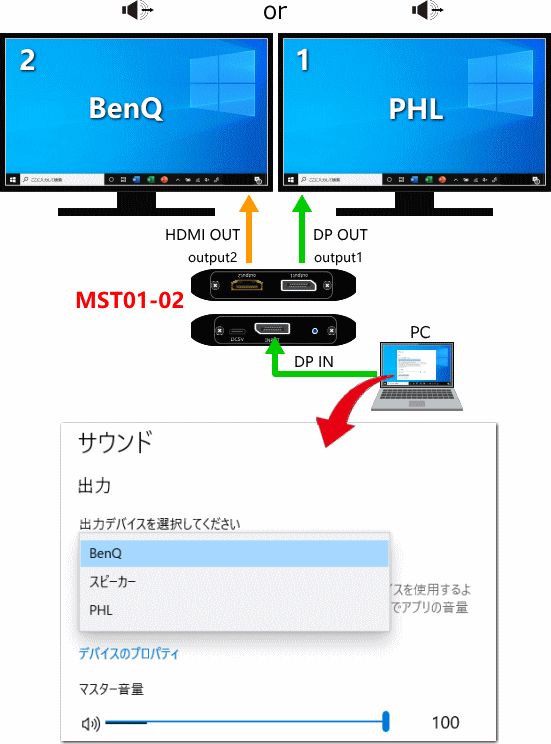

音声は、DP出力モニタかHDMI出力モニタかの選択ができます。（2モニタ同時の音声出力はできません）

項目	内容
製品型名	MST01-02
対応入力機器	DPポートを持つPC、ビデオ/ゲーム機等映像出力機器
対応出力機器	DPおよびHDMIポートを持つPC用モニタ、TVモニタ、プロジェクターなど
ポート	DP入力×1、DP/HDMI出力×各1
DP/HDMI規格	DP1.2、HDMI 2.0、HDCP1.3（下位互換）対応、3D、HDR対応
周波数帯域	340MHz
最大解像度	フルHD（1920×1080）～4K60Hz（3840×2160）
音声	LPCM7.1、ドルビーTrue HD
映像	36bitディープカラー、3D
LED	PowerLED×1

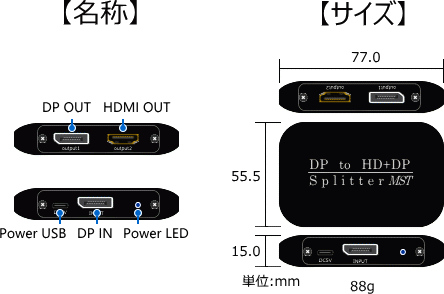

サイズ/重量	W77×D55.5×H15（mm）/88g
筐体	メタル
電源	USB電源:5V-1A　消費電流最大500mA
使用環境	温度：0～40℃、湿度：5～85％（結露なきこと）
対応規格	CE、FCC、RoHS対応

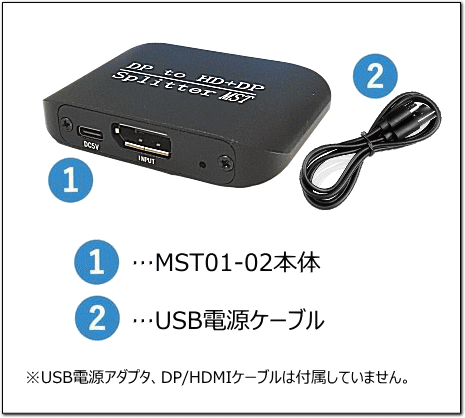

付属品	本体×1、USB電源ケーブル×1、取扱説明書×1

・仕様は予告なく変更する場合があります。予めご了承ください。
・表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。
・筐体ロゴデザインが変更になる場合があります。予めご了承ください。
