- のび太くんシリーズトップPKM1080-TR
PoC対応で電源確保が難しい位置にも設置可能！HDMIモニタKVMエクステンダー
標準価格 28,000円（税抜） 30,800円（税込）

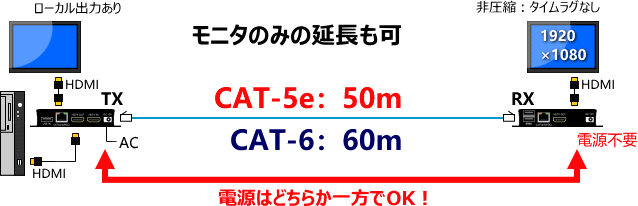

市販のLANケーブルを使用し、CAT-5eで最大50m、CAT-6で最大60mの延長が可能です。
非圧縮なので、延長先での映像やマウス/KBのタイムラグはありません。
PKM1080-TRはPoC（Power Over Coax：ケーブルに信号と電源を重畳させる）を採用しているため、TXまたはRXのどちらか一方に給電するだけで動作します。
対応解像度は最大1920×1080で、ローカル出力ポート搭載です。
なお、DVI変換の場合は音声の出力はできません。
DP⇒HDMI変換ケーブルは弊社でもご用意できます（4K対応品）。お問い合わせください。
| 名称 | TX（送信器） | RX（受信器） |
| USB IN | PCとUSB接続 | ー |
| KVM | ー | マウス/KBを接続 |
| CAT 5e/6 | LANケーブル接続 | |
| HDTV OUT | ローカルモニタ接続 | 延長モニタ接続 |
| HDTV IN | PCとHDMI接続 | ー |
| DC 5V | ACアダプタ接続 ※TX/RXどちらか一方に接続 | |
| Power LED | （赤）電源投入とTX/RXリンクで点灯 | |
| HDMI LED | （赤）モニタ信号通信開始で点灯 | |
| USB LED | （赤）USB信号通信開始で点滅 | |
【筐体サイズ】
筐体サイズは以下の通りです。（単位：mm）
【取付穴サイズ】
（単位：mm）
| PKM1080-TR | 送信器（TX） | 受信器（RX） |
| ポート | HDMI(IN)×1、HDMI(OUT)×1、RJ45×1、USB Type-A×1、Powerジャック×1 | HDMI(OUT)×1、RJ45×1 USB Type-A×2、Powerジャック×1 |
| 延長距離 | CAT-5e：最大50m、CAT-6：最大60m ※T-568Bのストレート結線、AWG23/24をご利用ください。 |
|
| HDMI仕様 | HDMIver1.4 HDCP1.4 DVIver1.0準拠 | |
| 解像度 | 最大フルHD（1920×1080）60Hz | |
| 転送速度 | 10.2Gbps | |
| 対応機器 | ■送信側：PCおよび映像出力機器 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器 ■USBマウス/キーボード |
|
| 対応ケーブル | CAT-5e/6 ※T-568Bのストレート結線、AWG23/24をご利用ください。 ※ヨリ線ではなく単線を推奨します。 |
|
| 圧縮形式 | 非圧縮 | |
| 電源 | 入力：100～240V 出力：DC12V 1A 50～60Hzセンタープラス | |
| サイズ/重量 | 100×50×23.4mm（W×D×H）/92g | 100×50×23.4mm（W×D×H）/93g |
| 動作環境 | 温度：0～50℃、湿度0～80%（結露なきこと） | |
| 消費電力 | 最大1.92W | 最大1.68W |
| 筐体 | メタル | |
| 同梱内容 | 送信器/受信器×各1、USB type A-Aケーブル×1、ACアダプタ×1、取扱説明書 | |
| 対応規格 | RoHS/CE/FCC/ PSE（ACアダプタ） | |
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※RX（受信器）のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。
※延長画像はHDMIケーブルの特性に依存します。
