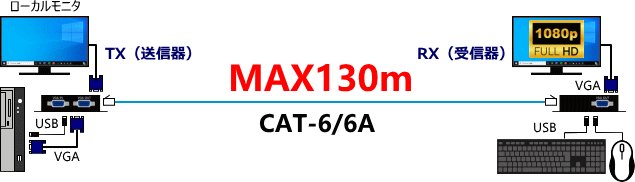

SAV-130はCAT-6/6Aを使用して、VGAモニタ/キーボード（以下、KB）/マウスを最大130m延長するエクステンダーです。
信号を圧縮していますので延長先では約0.05秒程度のタイムラグが発生しますが、延長先でそれを感じることはありません。





SAV-130はローカルポート搭載で、PC側に分配器は不要です。
※VGAケーブルは付属していません。

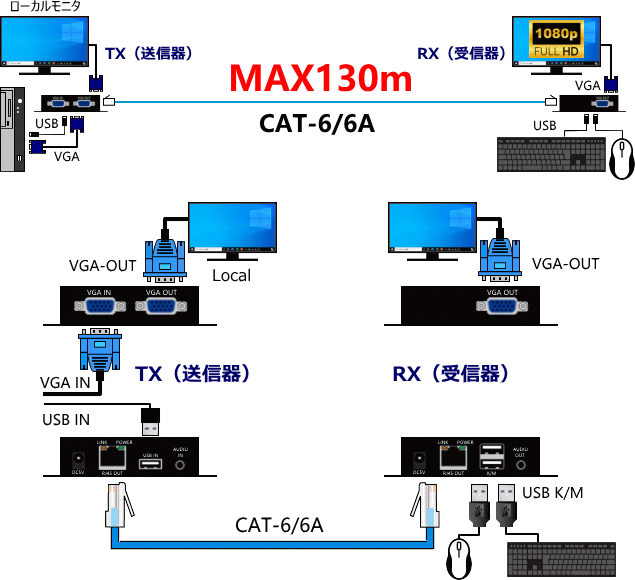

TX（送信器）にはPCと接続するVGAモニタ入力ポートとローカルモニタ出力ポートがあり、USBポートは付属のUSBケーブルでPCと接続します（VGAケーブルは付属していません）。

RX（受信器）にはVGA出力ポートとUSBポート×2があり、TX接続PCの画像を表示し、マウス/KBでPCの遠隔操作を行います。




接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。
※画面がズレて表示した場合は、モニタの「Auto adjust」を実行するか、PCの再起動を行ってください。

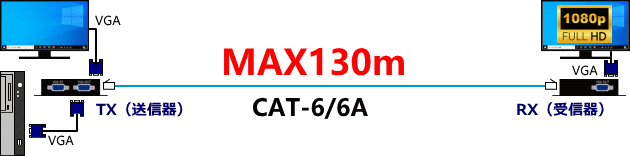

SAV-130はモニタのみの延長も可能です。KB/マウスは必ずしも接続する必要はありません。

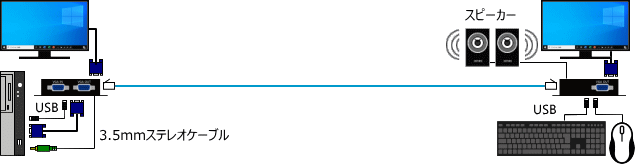

市販の3.5mmステレオケーブルを使用して音声の延長ができます。



※音声ケーブルは付属していません。

延長モニタに表示されるステータス表示です。

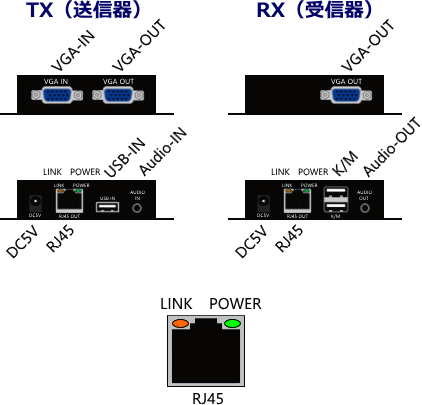

【名称と機能】

名称	送信器	受信器
VGA IN	PCのVGAポートと接続	―
VGA OUT	ローカルモニタ接続	延長モニタを接続
USB IN、K/M	USBケーブルでPCと接続	マウス/KB接続
Audio IN、OUT	音声ケーブル接続	スピーカー接続
RJ45	LANケーブル接続（CAT-6以上、T-568Bストレート）
LED	LINK：データ通信開始で点滅
	POWER：電源投入で点灯
DC 5V	ACアダプタ接続

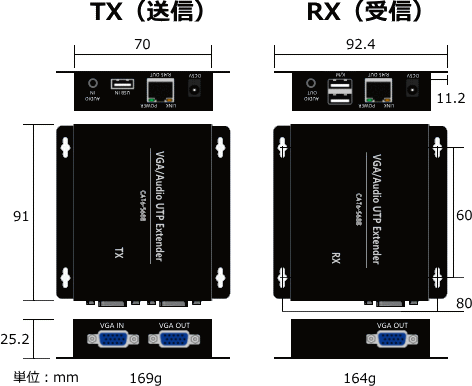

【筐体サイズ】
筐体サイズは以下の通りです。

SAV-130	TX（送信器）	RX（受信器）
ポート	VGAメス（IN/OUT）×1、RJ45×1、 Audio-IN×1、USB-A×1、 Powerジャック×1	VGAメス（OUT）×1、RJ45×1、 Audio-OUT×1、USB-A×2、 Powerジャック×1
延長距離	最大130m
対応機器	■送信側：PCおよび映像出力機器（VGA出力）　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器（VGA入力）　 ■USBマウス/キーボード
解像度	1280x720/1360x768/1366×768/1680×1050/最大1920x1080 ※スクエア型には対応していません。 　 （表示はしますが、縦長になるか、両サイドに黒帯を表示します）
帯域幅	350MHz
インピーダンス	75Ω
圧縮形式	H．264（≦50ms）
対応ケーブル	CAT-6以上　T-568Bストレート結線（T-568Aでは動作しません。ご注意ください）
電源	入力：100～240V　出力：DC5V 1A　50～60Hzセンタープラス
サイズ/重量	91×70×25.2mm/169g	91×70×25.2mm/164g
動作環境	温度：0～70℃、湿度10～85%（結露なきこと）
消費電力	最大3W
筐体	メタル
付属品	USBケーブル×1、ACアダプタ×2、取扱説明書 ※VGAケーブル、音声ケーブルは付属していません。
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※受信器のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用して接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※ワイヤレスマウス/KBは動作保証できません。
