HDMI分配延長、アナログモニタ延長ケーブル、分配器、KVM切替器、ＨＤＤ・ＳＳＤのコピー・消去などの製品を取り扱っている(株)スペクトルです。

SFX-AR2X2はHDMIポートを持つ2台のPCの入力映像を、2台のモニタに選択、表示できる分配/切替器です。 最大4K60Hzに対応しています。

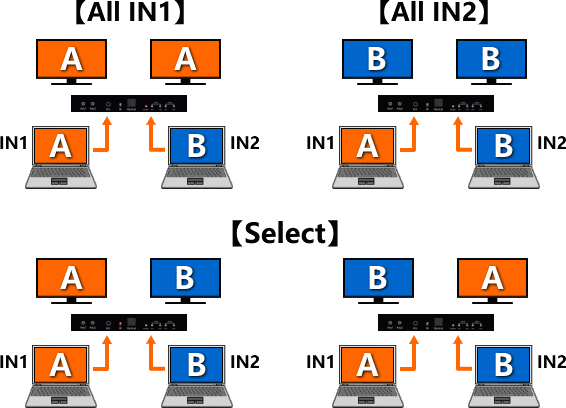

モニタ分配器のように1つの入力映像を2台のモニタに同時に表示したり、出力ポートごとに入力映像を選択して表示したりします。

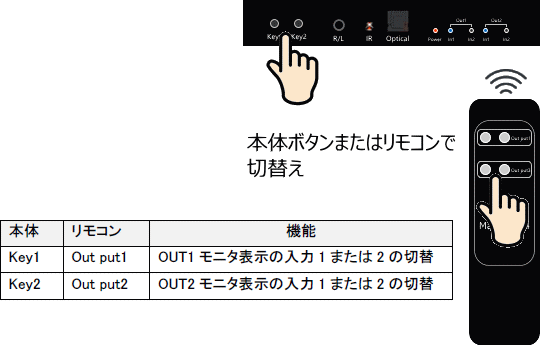

入力映像の切替は本体のフロントパネルの切替スイッチ、または付属のリモコンで行えます。

※リモコンには単4電池2本が必要です。お客様でご用意ください。

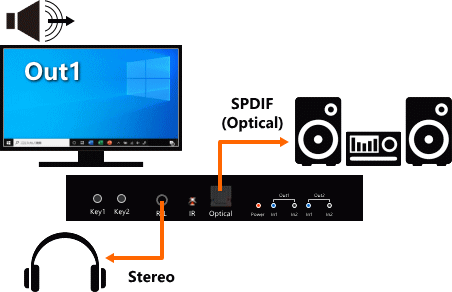

音声はHDMIケーブルに載せて直接モニタスピーカーから出力できるほか、
本体サイドの音声ポート（3.5mmステレオジャックまたはSPDIFの光ケーブル）から出力する方法があります。



外部の音声出力は、OUT1が選択しているPCの音声を分離/出力します。

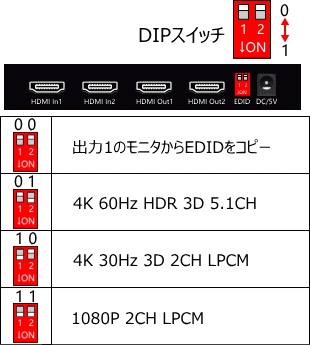

SFX-AR2X2はDIPスイッチでEDIDや解像度の設定を変更できます。



※16:9対応です。16:10やスクエア型には対応していません。

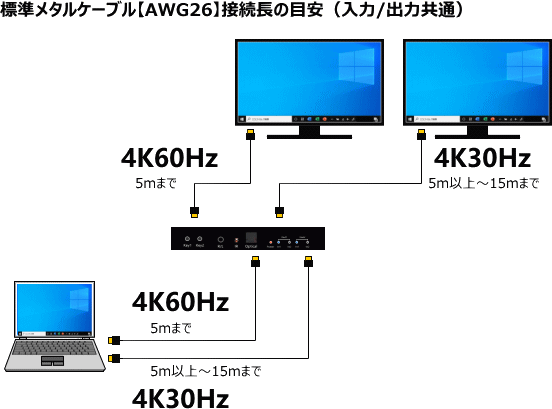

解像度と接続ケーブルの長さにご注意ください（メタルケーブルの場合、あくまでも目安です）。
4K60Hz表示の場合は入力5m以下/出力5m以下、入力5m以上～15m/出力5m以上～15mまでは4K30Hzの表示になります。
あくまでも目安ですので、映像が不安定な場合は解像度を下げるかリフレッシュレートを30Hzに変更してみてください。

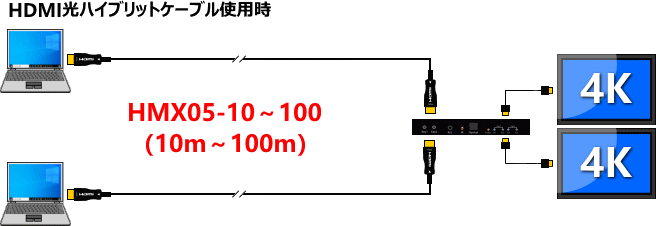

ただし、光ハイブリットケーブルや光ケーブルを使用した場合は、上記以上の長さに対応します。



●HMX05シリーズ

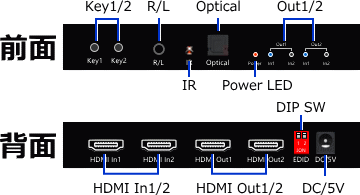

名称	機能
Key1/2	各出力ポートの入力切替え Key1…ＯＵＴ1/Key2…OUT2
R/L	3.5mmステレオジャック（Audio OUT）
IR	リモコンの赤外線受信
Optical	SPDIF（Audio OUT）
Power LED	電源投入で点灯
OUT1/2 LED	選択している入力ポートを点灯で確認
HDMI In1/2	PCまたは映像入力機器接続
HDMI Out1/2	表示モニタを接続
DIP SW	DIPスイッチ、EDID/解像度の設定
DC/5V	ACアダプタ接続

※HDMIケーブルは付属しておりません。

項目	SFX-AR2X2
入力機器	HDMIポートを持つ出力機器；PC、DVD、HDレコーダー、STPなど
出力機器	HDMIポートを持つ表示機器：PCモニタ、HDTV、プロジェクターなど
ポート	HDMI入力×2、HDMI出力×2、3.5mmステレオジャック、SPDIF、電源ジャック
HDMI仕様	HDMI2.0（HDCP2.1）、転送スピード：18Gbps、帯域幅：600MHz
音声仕様	LPCM/Dolby/DTS/Dolby-AC3/5.1チャンネル
対応解像度	1280×720、1366×768、1920×1080、3840×2160：30/60Hz（16:9対応） 8/10/12ビットディープカラー ※アスペクト比16:10やスクエア型には対応していません。
切替方法	本体ボタン、またはリモコンスイッチボタン
EDID取得	DIPスイッチで設定
電源	入力：100～240V　出力：DC 5V 1A　消費電流：最大600mA

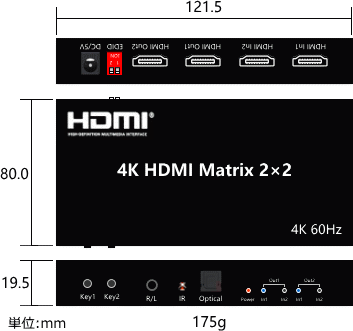

サイズ／重量	199×70×24.5mm/300g
使用環境	温度：-15～45℃、湿度：5～90％（結露なきこと）

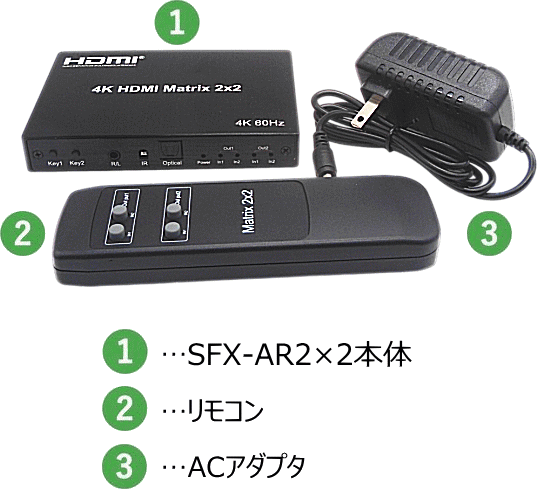

同梱内容	本体×1、ACアダプタ×1、リモコン（電池なし）×1、取扱説明書 ※HDMIケーブルは付属しておりません。
対応規格	RoHS、FCC、CE、PSE対応

※仕様は予告なく変更する場合がございます。予めご了承ください。
※表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。ご注意ください。
