KVMエクステンダー。光ケーブルで延長。LANケーブルで延長。どちらでも延長できる延長器です。




SK-961Bは、光モジュールとLANポートの二つを搭載した1台二役の延長器です。
光モジュールは2LCのシングルモード、LANポートはCat-6/6e/7を使用し、光では最大20km、LANでは最大150m延長できます。設置環境に合わせて使い分けてください。
また、延長先のUSBポートにはマウス/キーボードのほか、タッチパネルモニタやプリンタ、USBメモリなどのUSBデバイスの接続が可能になりました。
約400gの軽量コンパクトな筐体で、長距離延長を可能にします。

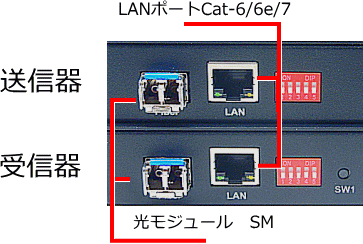

光モジュールとLANポートを標準搭載
SK-961Bはモニタ、マウス、キーボードを延長する延長器です。
光モジュールとLANポートの二つを搭載し、光ケーブル、LANケーブル、どちらでも延長が可能です。











(マルチモードケーブルでも延長することができます:後述)。
対応解像度は、最大延長しても4K30Hzの表示が可能です。

※光コネクタの極性にご注意ください。極性が違う場合はクリップを外して極性変更をしてください。
※工場出荷時のSK-961Bに搭載されている光モジュールはシングルモード対応です。





LANケーブルはCat-6/6eまたは7を使用します。
対応解像度は、フルHD(1920×1080)~最大4K30Hzです。延長距離によって対応する解像度が変わります。


多彩な接続方法
SK-961Bは光ケーブルとLANケーブルを使用して、モニタ、マウス、キーボードを延長できますが、HUBを利用してそれぞれを組み合わせて使用することもできます。

LANケーブルでは1:1の直結では最大150mの延長ですが、HUBを使用することで、最大200mの延長が可能です。ライン上に複数の送信器/受信器を接続することができます(最大12台)。







SK-961Bはユニキャスト通信です。指定した同一のID同士の1:1通信となります。
従って、ライン上でPCの切替えや共有はできませんのでご注意ください。
PCの切替え、共有をご希望の方は、こちらIP605シリーズをご利用ください。

※HUBのスペックにご注意ください。1台の送信器からの送信信号の最大帯域幅は、映像コンテンツまたは解像度によって異なり、20M〜最大800Mbpsになる可能性があります。使用するHUBのスイッチング容量を確認して、接続台数に合ったHUBを選択してください。

接続できる台数は最大12セット(送信器最大12台、受信器最大12台)です。
送/受信器それぞれのIDの設定はDIPスイッチで行います。







送信器と受信器のIDは同一のIDに設定します。







HUBの仕様によってはLANケーブルと光ケーブルを同一ラインで使用することができます。

※HUBの仕様はメーカー様にご確認ください。

EDIDとOSD(オンスクリーンディスプレイ)
SK-961BのEDID取得方法は、送信器と受信器のリンクが成立した時点で、受信器接続のモニタのEDIDを自動的に確認、取得します。






うまくEDID取得ができない場合は、受信器で「Update EDID」を実行し、EDIDを強制的に保存します。
「Update EDID」の実行は、受信器前面の「SW1」と「SW2」で行います。SW1を押すと、モニタ画面上にOSD(オンスクリーンディスプレイ)を表示し、「Update EDID」の画面でEDID取得を実行します。





「Update EDID」の文字が画面に出た時にSW2を押すと、受信器接続のモニタのEDIDを取得し、送信器に保存します。
「OSD」メニューは「Update EDID」の他、「Baudrete(RS232Cのボーレート)」(オプション)、「MACアドレス」、「IPアドレス」を表示します。
※MACアドレス、IPアドレスの変更はできません。







光アダプタ(SFPモジュール)を交換してマルチモードで延長
SK-961Bにはシングルモード光ケーブル対応のSFPモジュールが搭載されています。

工場出荷時に搭載しているSFPモジュールは、1.25Gbps、波長1310nm、コネクタは2LC、対応ケーブルはシングルモード光ケーブル、この条件で最大20㎞延長できるSFPです。

SFPモジュールは取り外しが可能で、このモジュールをマルチモード対応品に交換することで、マルチモード光ケーブルでの延長が可能になります。

例えば、すでに配線してある光ケーブルがマルチモードであった場合、SK-961Bに搭載してあるSPFモジュールでは対応できなくても、マルチモード光ケーブルに対応しているSPFモジュールに交換することで、既設の光ケーブルでの延長が可能になります。
※SPFモジュールを抜いた状態では出荷できません。ご了承ください



これまでは、マルチモード対応のSFPの選択、購入はお客様にお願いをしておりましたが、多くのリクエストにお応えして、SK-961Bに搭載可能なマルチモード対応のSFPをご提供できることになりました。

型名:SP1G-500MM
標準価格:オープン

2LCのマルチモード光ケーブルで最大550mの延長が可能です。


※SFPモジュールを取り換える際は、既設の光ケーブルの特性に合ったモジュールを選択するよう十分ご注意ください。
特性が異なりますと、十分なスペックで機能しない可能性があります。
※SFPモジュールによって最大延長距離が異なりますので、延長距離はしっかりご確認ください。





マウス、キーボード以外のUSBデバイスを延長
SK-961BはHDMIモニタ、USBマウス/キーボードを延長する機器ですが、延長先の受信器はマウス/キーボード以外の機器を接続するUSBポートを搭載しています。

延長先のUSBポートには、プリンタやメモリ、バーコードリーダーやハードディスク、USBで操作するタッチパネルモニタなど、マウス、キーボード以外のUSBデバイスが接続できます。








音声の延長
SK-961Bは音声の延長が可能です。HDMI経由で延長先に音声を出力できます。
DVIなどの変換を行った場合は、PCと送信器を音声ケーブルで接続し、延長先の受信器に接続したスピーカーから、PCの音声を出力することができます。





また、延長先の送信器に接続したマイクから、受信器に接続したスピーカーへ音声を送ることもできます。




※送信器に接続したスピーカーにPCの音声を出力することはできません。
また、受信器接続のスピーカーにマイクの音声を出力することはできません。



ACアダプタロック
SK-961BはACアダプタを使います。

非常に稀なケースですが、ACアダプタが本体から抜け落ちるという問題が発生する場合があります。

その様な場合に備えて、ACアダプタ差込口はロックできるようにしました。
ACアダプタを差し込んで、付いているロックネジを回すだけ。
ACアダプタと本体がしっかりロックされ、抜け落ちを防ぎます。




取り付け金具付属
SK-961Bには取り付け金具(ネジ付)が付属しています。
取り付け穴のサイズは以下の通りです。






製品各部位の名称と本体サイズ


 送信器(TX)                 受信器(RX)
 IR  使用しません  IR  使用しません
 Line-IN  PCの音声入力  Mic-IN マイク接続  マイク接続
 Line-OUT 受信器のマイク音声出力  Lone-OUT PCの音声出力
USB USB入力(PC接続)  USB マウス/KBその他のUSBデバイス
RS232C RS232C接続(オプション)  RS232C RS232C接続(オプション)
モニタIN HDMI入力(PC接続)  モニタOut HDMIモニタ接続
LED(赤) 電源入力LED  LED(赤) 電源入力LED
LED(緑) リンクLED  LED(緑) リンクLED
Fiber 2LCシングルモードSFP  Fiber 2LCシングルモードSFP
RJ45 LANケーブルCat-6/6e/7  RJ45 LANケーブルCat-6/6e/7
DIPスイッチ 本体ID設定  DIPスイッチ 本体ID設定
SW 使用しません SW1 OSDメニュー表示
Power    ACアダプタ接続  SW2 メニュー実行
    USB マウス/KBその他のUSBデバイス
    Power ACアダプタ接続

※R232Cはオプションです。
※送信器搭載のSWは将来的なスイッチです。押しても何も起こりません。
※送/受信器にプリントされているIRは使いません。



【筐体サイズ】
筐体サイズは以下の通りです。送/受信器共通です。






製品仕様
SK-961B 送信器(TX)  受信器(RX)
ポート HDMI(IN)×1、USB-typeB×1、
Line(IN)×1、Line(OUT)×1、
SFP(2LCFiber)×1、
Powerジャック×1、
※RS232C端子(オプション)
 HDMI(OUT)×1、
USB-typeA(USB2.0)×4
Line(OUT)×1、Mic(IN)、
SFP(2LCFiber)×1Powerジャック×1、
※RS232C端子(オプション)
延長距離  20Km:2LCシングルモードOS2光ケーブル(9/125μm)使用時
(搭載SFPモジュール:1.25Gbps 、FP1310nm、EMI/ESD、IEC-60825)
150m:Cat-6/6e/7T-568Bストレート使用時
解像度  最大4K30Hz(LANケーブルで延長の場合は100mを前後して解像度が変わります)
対応機器  ■送信側:PCおよび映像出力機器
■受信側:LCD、プロジェクタ、HDTVおよび映像表示機器
■USBマウス/キーボード、ステレオ音声出力機器、マイク、
■USBタッチパネル/USBバーコードリーダー/USBメモリ他USBデバイス
対応ケーブル  2LCシングルモードOS2準拠(9/125μm) PF1310nm
(SFP交換時:2LCマルチモードOM3準拠50/125μm)
Cat-6/6e/7 T-568Bストレート結線(T-568Aでは表示に影響が出ますのでご注意ください)
音声  3.5mmステレオ
電源  入力:100~240V 出力:DC12V 2A 50~60Hzセンタープラス
サイズ/重量 160×85×28.5mm(W×D×H)/405g  160×85×28.5mm(W×D×H)/410g
動作環境  温度:0~50℃、湿度0~80%(結露なきこと)
消費電力  15W  20W
筐体  メタル
同梱内容  送信器/受信器×各1、HDMIケーブル×1、USB type A-Bケーブル×1、
ACアダプタ(ロック仕様)×2、取扱説明書。(音声ケーブルは付属していません)
対応規格  RoHS、CE、FCC、PSE(ACアダプタ)
仕様は予告なく変更する場合があります。予めご了承ください。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※光ケーブルの特性やSFPとの組み合わせ、HDMIケーブルや変換ケーブルの組み合わせなど、組み合わせによっては延長画面の隅や一部に、不定期にほんのわずかなノイズのようなフリッカが現れる場合がありますが、故障ではありません。
※付属のモニタケーブルはHDMIVer2.0です。延長画像はHDMIケーブルの特性に依存します。



SP1G-500MM マルチモード対応SFP
コネクタタイプ SFP
インターフェイス 2LC(LC2芯)
対応光ケーブル 2LCマルチモードOM3以上
延長距離 550m(2LCマルチモードOM3以上使用時)
最大転送速度 1000Mbps
波長 850nm
動作温度 -40~85℃(ただし、搭載機器に準拠します)
対応規格      RoHS、CE、FCC
仕様は予告なく変更する場合があります。予めご了承ください。
