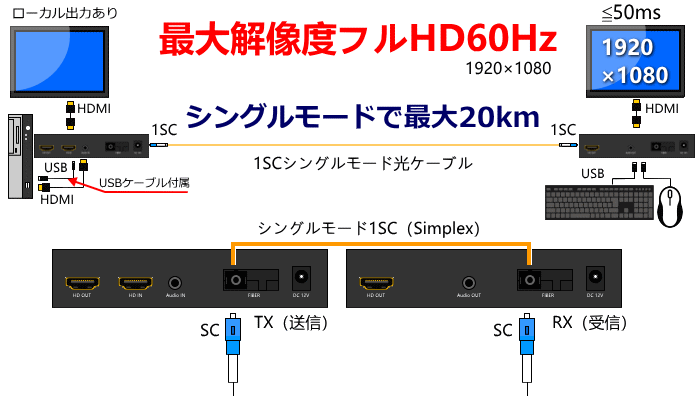

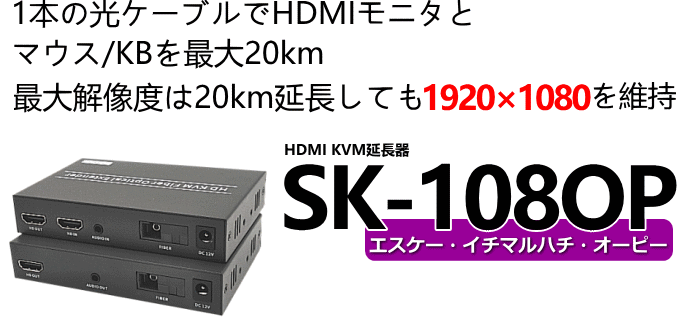

SK-108OPはモニタ、マウス、キーボードを延長する延長器です。

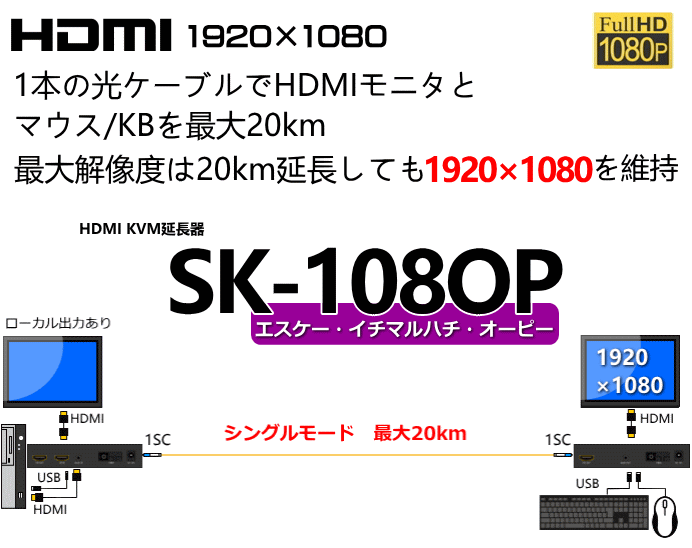

光モジュールを内蔵し、シングルモード光ケーブルで最大20kmの延長を可能にします。


使用する光ケーブルはSCの1芯（Simplex）でシングルモード光ケーブルです。
送信器にはローカルモニタ出力があり、分配器は不要です。
最大解像度はフルHD（1920×1080）60Hzに対応しています。




使用する光ケーブルのコネクタはSCコネクタです。
LCコネクタとは異なりますのでご注意ください。




SK-108OPはH．264の圧縮技術を使用してデータを送信していますので、50ms（0.05秒）程度の遅延が発生します。
ただし、延長先での画像や音声、マウス/KBの操作にタイムラグを感じることはありません。

接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。

SK-108OPは延長先モニタのEDIDを送信器に保存できます。

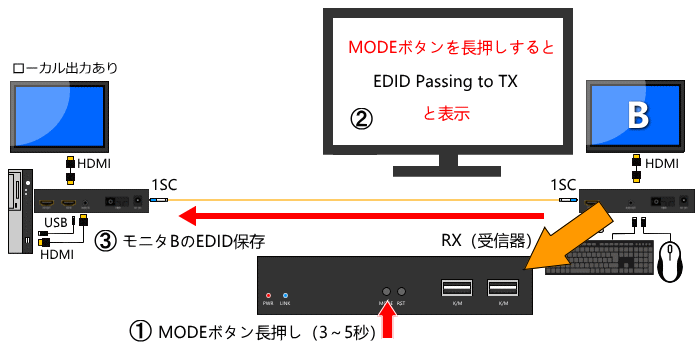

モニタやPC、送/受信器、光ケーブル全て接続した状態で、受信器の「MODE」ボタンを長押しします。
延長先モニタ画面上に「EDID Passing to TX」と表示されたら、延長モニタのEDIDが送信器に保存されたことを意味します。






送信器に保存されたEDIDは電源をOFF/ONしても失われません。（リセットボタンで解除）

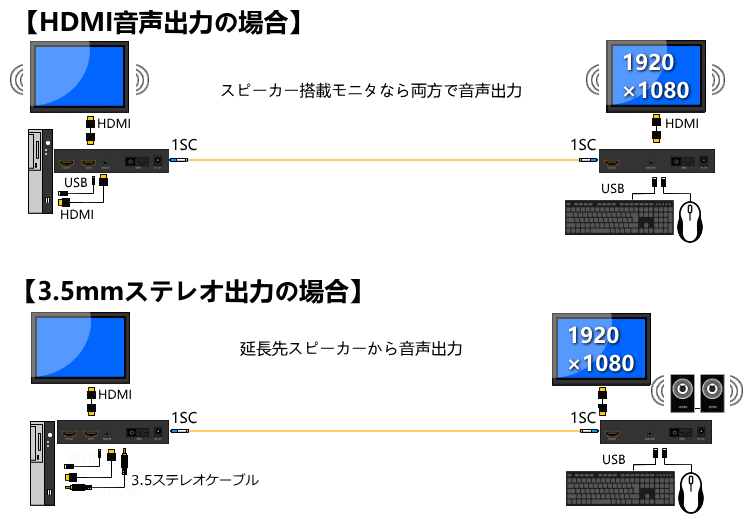

SK-108OPはHDMIの音声を延長できます。スピーカー内蔵のモニタの場合は、モニタから音声を出力します。
延長先に外部スピーカーを設置し音声出力させる場合は、ステレオポートを利用して音声の出力ができます。

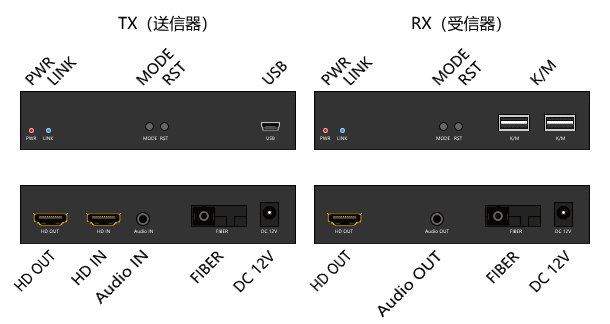

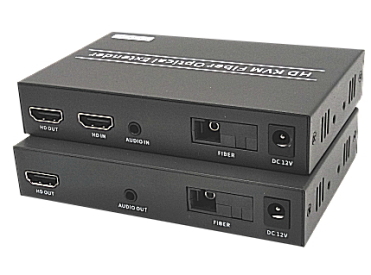

【名称と機能】

	送信器（TX）	受信器（RX）
PWR LED	電源投入時点灯（赤）
LINK LED	リンクが成立すると１秒間隔のゆっくり点滅、データ転送中は0.5秒間隔で素早く点滅（青）
MODE	使用しません。将来的なボタンです	短押し（1秒押し）：グラフィック/ビデオの表示モードを切り替ます。標準はグラフィック 長押し（3～5秒押し）：延長先モニタのEDID（モニタ情報）を送信器に保存
RST	長押し（約5秒押し）で、工場出荷時の設定に戻る
USB	PCとUSBケーブルで接続	－
K/M	－	USBキーボード/マウス接続
HD OUT	ローカルモニタ接続	延長モニタ接続
HD IN	PCと送信器を接続	－
USB-PC	PCとUSB接続	－
Audio IN/OUT	PCと音声ケーブルで接続	スピーカー接続

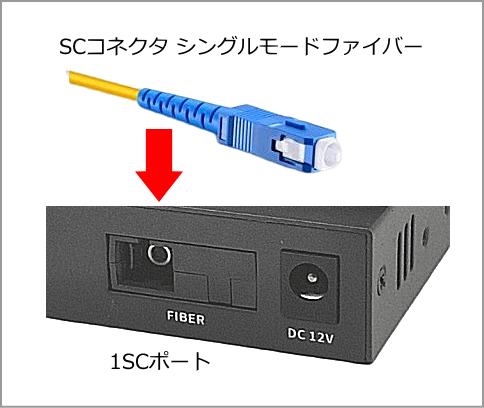

FIBER	1CSシングルモード光ケーブル接続
DC12V	ACアダプタ接続

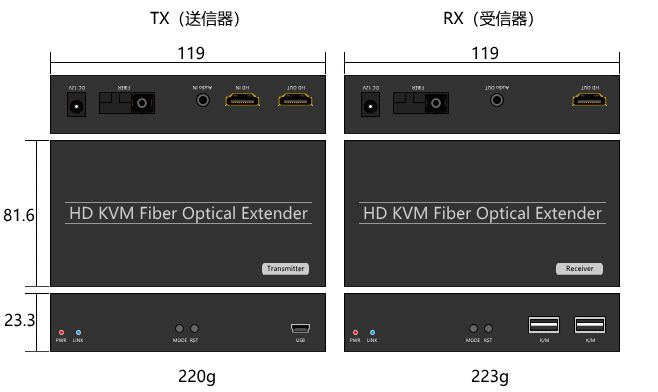

【筐体サイズ】
筐体サイズは以下の通りです。

SK-108OP	送信器（TX）	受信器（RX）
ポート	HDMI（IN）×1、HDMI（OUT）×1、 Audio（IN）×1、FIBER×1、 USB miniB×1、Powerジャック×1、	HDMI（OUT）×1、 Audio（OUT）×1、FIBER×1、 USB TypeA×2、Powerジャック×1
延長距離	20Km：1SCシングルモードOS2光ケーブル（9/125μm）使用時 （搭載モジュール：1.25Gbps 、FP1310nm、EMI/ESD、IEC-60825）
解像度	最大フルHD（1920×1080）60Hz
対応機器	■送信側：PCおよび映像出力機器　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器　 ■USBマウス/キーボード、ステレオ音声出力機器
対応ケーブル	1SCシングルモードOS2準拠（9/125μm）　PF1310nm ※光モジュールの交換はできません
音声	3.5mmステレオ
圧縮形式	H．264方式、≦50ms（0.05秒）以下のタイムラグ
電源	入力：100～240V　出力：DC12V 1A　50～60Hzセンタープラス
サイズ/重量	119×81.6×23.3mm（W×D×H）/220g	119×81.6×23.3mm（W×D×H）/223g
動作環境	温度：0～50℃、湿度0～80%（結露なきこと）
消費電力	最大3.3W
筐体	メタル
同梱内容	送信器/受信器×各1、USB TypeA-miniB ケーブル×1、ACアダプタ×2、取扱説明書
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用して接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
また、無線マウス/キーボードに関しても動作保証しておりません。
※RX（受信器）のUSBポートには、マウス/KB以外のUSBデバイスの接続はできません。
※延長画像はHDMIケーブルの特性に依存します。
※デザイン、仕様は予告なく変更する場合があります。予めご了承ください。
