SSA23-350MはHost Unit（パソコン側）とDevice Unit（延長USBデバイス側）のセットになっています。
Host Unitは電源不要（USBから給電）で、Device Uniｔには専用ACアダプタで電源を供給します。
市販の光ケーブルを使用するので、10m～300mまで、任意の長さにUSB機器を延長できます。




ケーブルがフルファイバーなので、外部ノイズの影響を受けず、また、外部に干渉することもありません。
SSA23-350Mは下位互換があり、USB2.0/1.1の接続も可能です。

延長先には、バスパワー（USBメモリ、KB、マウス、バーコードリーダー等の電源を持たない）機器、セルフパワー（USBハブ、外付けハードディスク、プリンタ等電源を持つ）機器の両方を直結できます。

SSA23-350Mを延長する光ケーブルは、マルチモード2LC（LC-LCの2芯）光ケーブルです。
また、種類はOM3準拠の光ケーブルです。

マルチモード光ケーブルは光信号の入射方法と波長の違いでOM1～OM4に分類されています。

その中で10Gbpsの転送速度で延長を可能とするものが、OM3のマルチモード光ケーブルです。

極性は一般的な「A-to-B」です。

極性変更が自由にできる光ケーブルもありますので、不安な場合は便利です。

USB3.1（Gen1：ジェネレーション1）は、これまでUSB3.0と言われていた規格と同規格です。
USB3.0をUSB3.1と名称変更し、Gen1がこれまでのUSB3.0規格で転送速度5Gbps、Gan2がスーパースピードプラスの10Gbpsで転送できる規格になっています。
SSA23-350MはUSB3.1Gen1対応で、USB2.0の約10倍のスピード5Gbpsで転送します。






数字上の転送スピードは約10倍ですが、実測は接続するUSBデバイスによってまちまちです。
が、少なくともUSB2.0の約２～３倍は高速に転送します。

ただし、注意が必要です。
SSA23-350MがUSB3.1対応であったとしても、接続するデバイスがUSB2.0の場合は、USB2.0の転送速度での通信になります。

転送速度は接続するUSBデバイスに依存します。



また、上記のイラストのように、PC搭載のUSBが2.0/1.1だった場合、SSA23-350Mは動作しません。
SSA23-350Mで延長する場合、Host側接続ポートはUSB3.1Gen1（USB3.0）対応ポートに接続してください。

※接続するデバイスによって、最大延長可能距離が異なる場合があります。弊社テスト用デモ機でお試しください。

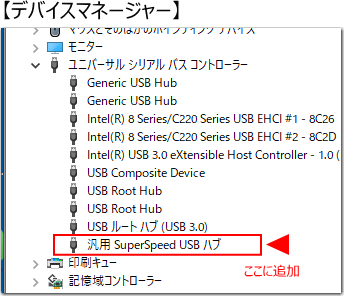

正常に接続するとPCの「デバイスマネージャー」上で「汎用SuperSpeed USBハブ」と認識されます。

SSA23-350MのDevice Unit（延長USBデバイス側）に接続するACアダプタは、ピンジャックが抜けないように抜け防止のロックネジがついています。
電源にACアダプタを接続したら、右に回してしっかり固定してください。
（取り外す際は、ネジを緩めるのを忘れないでください）

Host Unit		Device Unit
Host	USB micro-B、PC接続	Device	USB Type-A、デバイス接続
Fiber	SFP、光ケーブル接続	Fiber	SFP、光ケーブル接続
Link LED	正常リンクで点灯	Link LED	正常リンクで点灯
Power LED	電源投入で点灯（USB給電）	Jack	ロック式電源ジャック
		Power LED	電源投入で点灯Power LED

構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。

■パソコンからの距離を教えてください

距離は「だいたい○○ｍ延長したい」など、おおよその距離でかまいません。

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

■ディスプレーのタイプを教えてください。

延長するディスプレーは、ＣＲＴ・ＬＣＤ（液晶）・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。







こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です！いつでもお待ちしております！

※「お電話番号」または、「ＦＡＸ番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。

SSA23-350M	Host Unit（TX）	Device Unit（RX）
USB仕様	USBver3.1 Gen1 SuperSpeed 5Gbps（2.0/1.1の下位互換あり）
コネクタ（ポート）	USB micro-Bメス×1、 2LC×1	USB Type-Aメス×2、Powerジャック、 2LC×1
LED	Power LED/Link LED	Power LED/Link LED
延長距離	10m～最大300m（OM3準拠マルチモード光ケーブル使用時） ※接続するデバイスによって、最大延長可能距離が異なります。テスト用デモ機でお試しください。
対応光ケーブル	2LC（2芯）マルチモード光ファイバーケーブルOM3準拠（50/125μm） ※対応光ケーブルの取り扱いを開始しました。お問合せ下さい。 または、お客様で任意の長さのケーブルをご用意ください。
電源	不要（ホスト機器から5V供給）	ACアダプタ（100～240V/DC5V 3A）
サイズ、重量	57（W）×93（D）×28（H）mm、129g	57（W）×93（D）×28（H）mm、135g
消費電力	5V/127mA	5V/290mA
供給電力	900mA
動作温度/湿度	0～70℃/5～85％（結露なきこと）
付属品	USB3.1Gen1A-micropBケーブル、専用ACアダプタ×1、取扱説明書
適合規格	FCC、CE、RoHS、PSE（ACアダプタ）

※すべての組み合わせでMAX300mを保証するわけではありません。
※ご採用の前に、弊社デモ機で事前テストを行っていただくことを強くお勧めします。（デモ機は無料です）
