HDMI映像&音声を圧縮なしで120m延長QHM-120A





任意の長さの光ケーブル(LCコネクタ2芯SM)を用意するだけで、何も調整する必要なく使用できます。

FKV-1000はVGAモニタとUSBマウス/KBを最大10km延長でき、最大延長しても1920×1080のフルHDの画像を調整なしで表示できます。
延長先にはモニタ、マウス/KBのほか、スピーカーを接続し、音声の延長が可能です。
光ケーブルだから、設置環境の動作に不安がある場所でも安心して敷設できます。












HDMI延長で30mまでならHMB14シリーズがおすすめです。 HMA01シリーズ HDMI延長で300mまで伸ばせる光ケーブルHMA02シリーズ。コネクタ着脱可能で歩沿い配管も楽々。 sk209-us

画質調整は一切不要
FKV-1000はVGAモニタとUSBマウス/キーボードを最大10km延長します。

最大延長した状態でも、明るさや鮮明度、RGBの補整をすること無く、フルHD(1920×1080)の高解像度で表示できます。
光ケーブルを使用するので、外部環境に不安がある場所にも安心して設置できます。

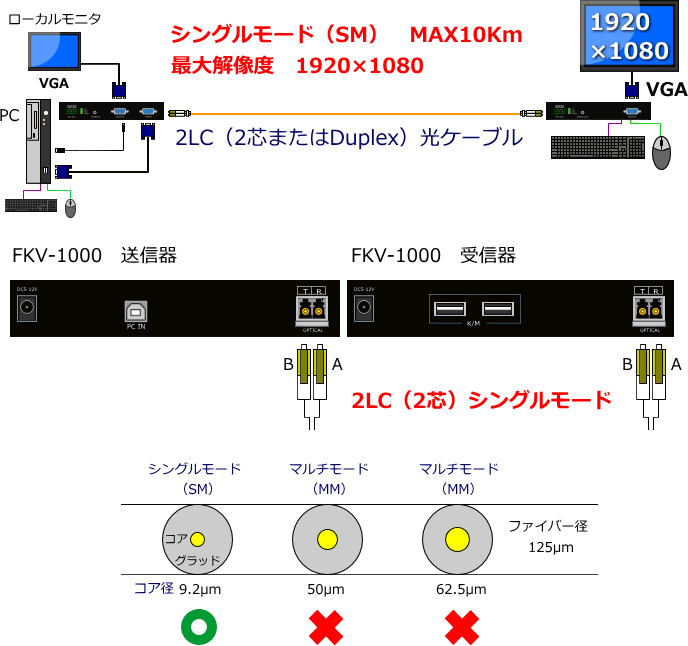

光ファイバは、内部の光の通り道、コアと呼ばれる部分が9.2μmのシングルモードと、50μm、62.5μmのマルチモードに分けられます。

FKV-1000で使用する光ファイバは、コアの大きさが9.2μmのシングルモードファイバです(2極のLCコネクタ)。
光ケーブルなので外部ノイズの影響を受けにくいと同時に、外部機器に対しても影響を及ぼしません(EMI/RFI準拠)。


音声も延長
FKV-1000は音声も同時に延長します。





市販の音声ケーブルを使用してPCと送信器を接続し、受信器の「AUDIO OUT」にスピーカーを接続すれば、遠隔地に音声を流すことができます。音声はステレオです。



モニタのみの延長
FKV-1000はモニタのみの延長が可能です。
マウスやKB、音声が必要ない場合、VGAモニタを最大10kmまで延長します。



 対応解像度  1920×1080@60Hz
1600×1200@60Hz/1680×1050@60Hz
1280×1024@60Hz/1280×768@60Hz
1024×768@60Hz/800×600@60Hz
 インピーダンス  75Ω


各部位の名称とはたらき






【前面パネルの状態LED】
 LED  説明
 OPT  光ケーブルの接続状況  点灯:正常接続
 LOCK  映像信号出力状況 点灯:正常出力
 RUN  リンク状況 点滅:正常リンク
 POWER  電源状況  点灯:正常給電



構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。

■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。

PCからモニタまでの距離はどのくらいでしょうか

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

モニタは何台どこへ設置するのか教えてください。

■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

モニタの解像度を教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。

設置場所の環境はどうでしょうか。




お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または、「FAX番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。

製品仕様

FKV-1000 送信器(TX) 受信器(RX)
ポート アナログRGB入力×1、ローカル出力×1
USB-B×1、3.1mmオーディオ入力×1
光ファイバ(SFP)接続ポート×1
パワージャック×1
アナログRGB出力×1
USB-A×2、オーディオ出力×1
光ファイバ(SFP)接続ポート×1
パワージャック×1
接続機器 DOS/V AT互換機  VGAモニタ、USBマウス/KB、スピーカー
光ケーブル仕様 9.2/125μmシングルモード2極 OS2準拠 (2LC)※1
最大解像度 最大1920×1080(MAX10km時)
延長距離 10m~最大10km(付属SFP仕様)
音声 3.5mmステレオ
電源 入力100~240V  出力12V 1A (消費電力MAX6W)
サイズ(重量) 154×115×25mm(487g)  154×115×25mm(483g)
動作環境 温度:0~50℃ 湿度:0~80%(結露なきこと )
梱包内容 送信器×1、受信器×1、ACアダプタ(PSE)×2、USBTypeA-B×1、取扱説明書
※VGAケーブル、音声ケーブルは付属していません
規格 CE/FCC/RoHS/EMI/RFI/NE60825-1(Class-1)/PSE
※1光ケーブルは弊社ではご用意しておりません。仕様にあった光ケーブルをご用意ください。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※受信側USBポートはマウス/KB以外のUSBデバイスの接続はできません。ご注意ください。
仕様は予告なく変更する場合がございます。予めご了承ください。
