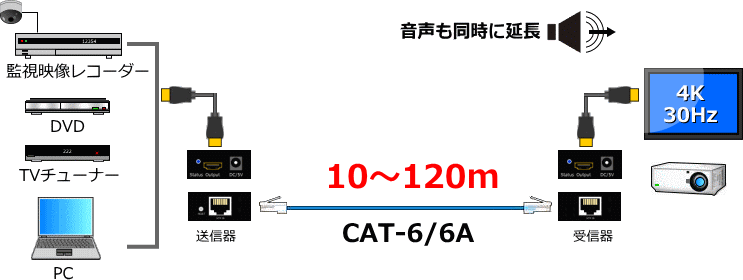

HME-K120はHDMIモニタを市販のLANケーブルを使用して延長する延長器です。

LANケーブルで延長するので、設置や取り回しが難しい場所、光ハイブリットケーブルではコスト的に難しい現場に代わって提案できます。

120mMAXで最大4K30Hzの映像を表示します。非圧縮で映像や音声の遅延はありません。
設定などは一切なく、単純に接続するだけで、HDMI画像（映像）を遠隔地へ延長します。

ホットスワップ対応で、機器の電源を入れたまま抜き差しが可能です。




使用するLANケーブルはCAT-5e/6/6eで、いずれも120mMAXで最大4K30Hzの表示が可能です。（CAT-6以上推奨）

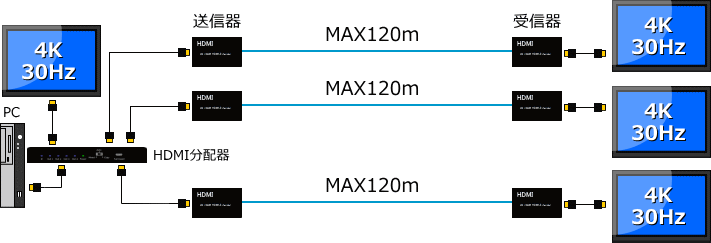

複数の延長先に画像を表示する場合は、PC側に延長対応のHDMI分配器を接続し、分配して延長します。




また、HME-K120はローカルモニタ出力ポートが無いため、デスクトップPCなどでローカルモニタが必要な場合には分配器が有効です。

弊社では以下のHDMI分配器をご用意しています。
　●　1入力4出力、3つのモード搭載の「HMI02-04A」
　●　1入力4出力、全ポートEDID対応の「HMI01-04」
　●　1入力2出力、コンパクトサイズの「HMS01-02」

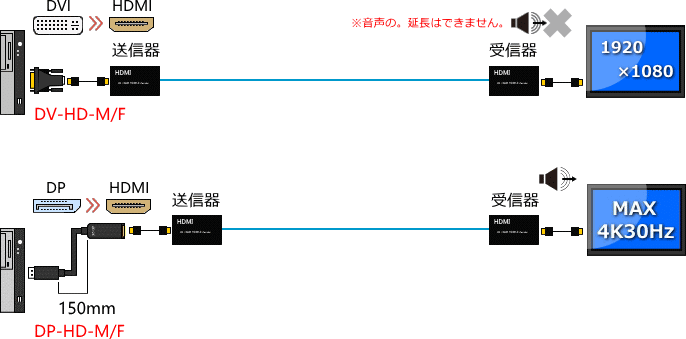

PCにHDMIポートがない場合、変換コネクタや変換器を使用することで、その他のポートの延長ができます。


DVIやディスプレイポート（DP）の変換です。変換コネクタや変換ケーブルを使用してモニタの延長ができます。
DVIの場合は音声の延長はできません。また、DPは延長先でHDMI→DPの変換はできません（DP→HDMIのみ）。

HME-K120はフルHD、4Kのモニタに対応した延長器です。

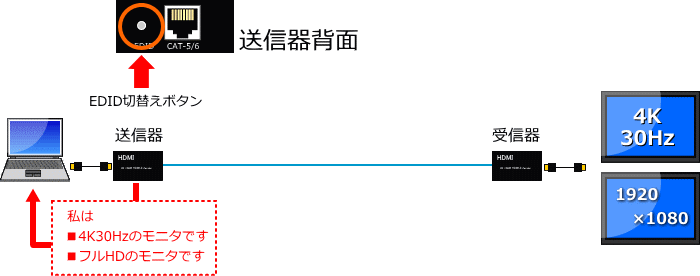

通常PCは送信器にあらかじめ保存されたEDID（モニタ情報：最適解像度など）を確認し、そのスペックに合わせて映像信号を出力します。

HME-K120の送信器に保存された工場出荷時の解像度は4K30Hzに設定されています。

そのため、延長先モニタの最大解像度がフルHD（1920×1080）対応であった場合、表示しない場合があります。




そんな時は、送信器背面にあるEDIDボタンを押し、送信器内の解像度を4K→フルHD変更することで、延長先モニタを表示します。

再度押すと4K30Hzに戻ります。

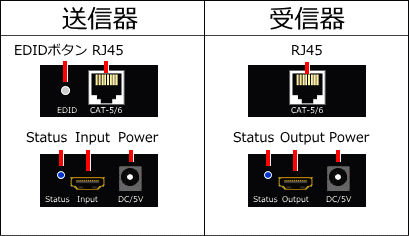

名称	送信器（TX）	受信器（RX）
①EDIDボタン	4Kと1080pの出力切替え	―
②RJ45	CAT-5e/6/6e接続（T-568Bストレート単線）、CAT-6推奨
H③Power	付属のACアダプタを接続100～240V　DC5V 1A
④Input	HDMI入力ポート	―
⑤Output	―	HDMI出力ポート
⑥Status LED	電源オンで点灯/信号入力で点滅

項目	送信器（Transmitter）	受信器（Receiver）
HDMI仕様	HDMIver1.4b　HDMI Type-A
HDCP	HDCP1.2準拠
転送速度	10.2Gbps
ポート	HDMIメス×1、RJ45×1、電源ジャック×1
EDIDボタン	解像度切替え（4K映像とフルHD1920×1080の切替え）デフォルトは4K	―
対応解像度	最大4K（30Hz）アスペクト比16:9対応 ※スクエアモニタは未対応
帯域幅	340MHz
延長距離	最大120m
タイムラグ	なし（非圧縮）

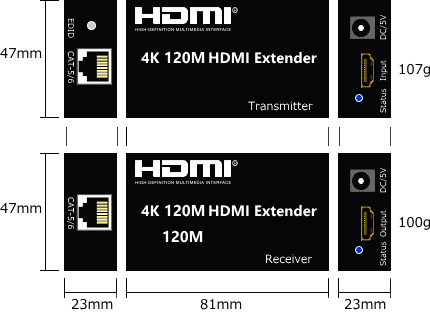

サイズ（重量）	47（W）×81（D）×23（H）mm　（TX:107ｇ/RX:100g）
消費電力	350mA	200mA
電源	入力：100～240V　出力：DC5V 1A
LANケーブル	CAT-5e/6/6e　T-568B全線結線ストレート単線（CAT-6推奨）
動作環境	温度：0～50℃/湿度：5～90％（結露なきこと）
梱包内容	送信器×1、受信器×1、ACアダプタ×2、取扱説明書 ※HDMIケーブルは付属していません。
対応規格	RoHS　CE　FCC　PSE（ACアダプタ）対応

※仕様は予告なく変更する場合がございます。予めご了承ください。
