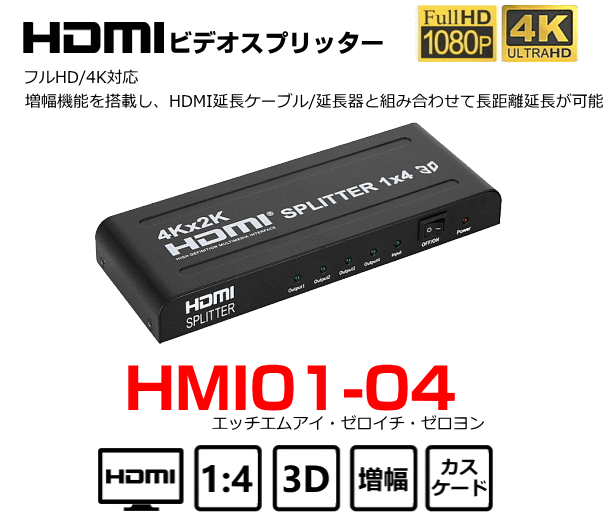

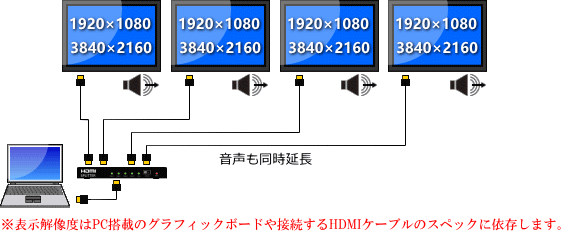

HMI01-04はHDMIバージョン1.4bのHDMIモニタ（＆音声）4分配器です。
入力はPCのほか、HDMI出力端子を持ったDVDプレーヤー、HDDビデオ、ゲーム機などが接続可能です。
出力は、PC用モニタはもちろん、HDMIを持った家庭用TV、プロジェクターなどが接続できます。





対応解像度はフルHD（1920×1080）、WUXGA（1920×1200）、4K30pの高解像度に対応しています。
Deep Color、xvYCCにも対応し、綺麗な画像を表示できます。
PCとの接続用HDMIver2.0ケーブル（1m）が付属しています。

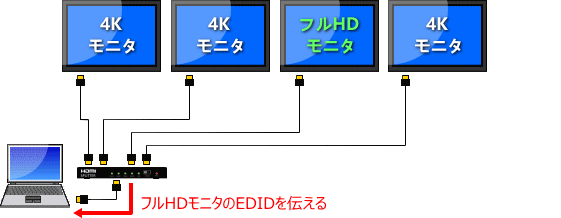

HMI01-04は、最も低い解像度を持つモニタのEDIDを取得しPCに伝えます。
従ってPCは低い解像度のEDIDに合わせて画像出力を行います。
EDIDはOutput1～4のどのポートからも取得可能です。

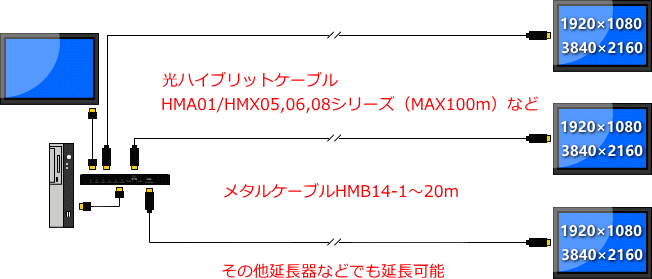

HMI01-04と弊社のHDMI延長ケーブルを使用すると、HDMIモニタを長距離延長することが可能です。





【対応延長ケーブル】
メタルケーブル…HMB14シリーズ（MAX20m）
光ハイブリットケーブル…HMA01、HMX05/HMX06/HMX08シリーズ（MAX100m）
光ケーブル…UFOS/MPOシリーズ（MAX300m）

【対応延長器】
HML120-HU（LANケーブル延長、MAX120m）
FND-300（光ケーブル延長、MAX300m）
MS-103OP（光ケーブル延長、MAX3Km）
MS-201OP（光ケーブル延長、MAX20Km）

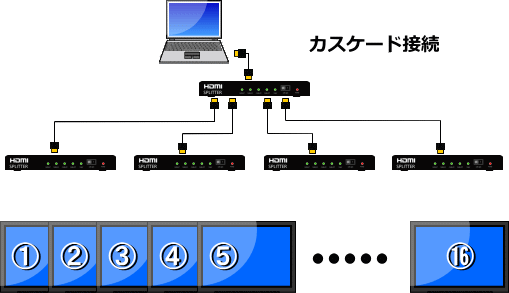

HMI01-04は2段のカスケードが可能で最大16台の同時分配表示ができます。




　　　　　　　

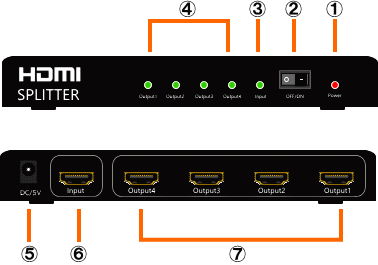

【名称と機能】

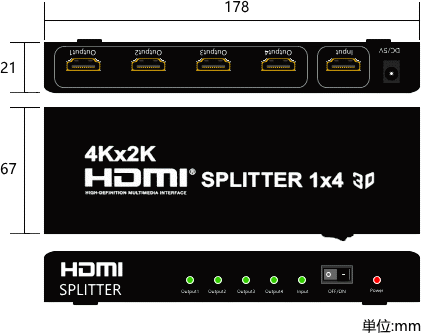

【サイズ】


　　　　　　　

項目	内容
製品型名	HMI01-04
対応入力機器	HDMIポートを持つPC、ビデオ/ゲーム機等映像出力機器
対応出力機器	HDMIポートを持つPC用モニタ、TVモニタ、プロジェクターなど
ポート	HDMIタイプA、入力×1、出力×4
HDMI規格	HDMI Ver1.4b/DVI Ver1.0対応、HDCP2.2/1.4対応、3D、HDR、ARC対応
最大解像度	フルHD（1920×1080）～4K30Hz（3840×2160）
音声	LPCM7.1、ドルビーTrue HD、DTS-HDマスターオーディオ
映像	36bitディープカラー、3D
LED	PowerLED×1、出力LDE×4、入力LED×1
サイズ/重量	W178×D67×H21（mm）/245g
筐体	メタル
電源	入力：100～240V、出力5V-1A 消費電力最大2W　PSE対応
使用環境	温度：0～40℃、湿度：5～85％（結露なきこと）
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）
付属品	HDMIケーブル×1、ACアダプタ×1（PSE）、取扱説明書×1

・仕様は予告なく変更する場合があります。予めご了承ください。
・表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。
