モニタ延長ケーブルはのび太くん IRB18シリーズは65mから200mまでラインナップ


アナログRGBモニタ延長ケーブルIRB18シリーズ 規定外の長さも承ります









今までのび太くんは
ディスプレー画像は延長することにより信号の鈍りを生じ、鈍ったことによって延長先ディスプレーの表示画像は「ぼやけ」「ゆがみ」「ニジミ」「ゴースト」「輝度の低下」など様々な現象が発生します。

のび太くんでは、これらの現象を抑えるために、転送抵抗の低減を目的としたインピーダンスマッチング用のBOXを、延長距離に合わせてケーブルの先端に搭載していました。

ところが・・・・。

ディスプレーは同じ型名でも、ロットによって入力バッファの微妙な違いが発生しており、延長すると画質が思ったとおりに表示しないという現象が起きていました。

また、パソコンのRGB出力の不安定さとばらつきにより、延長メーター数に合わせたインピーダンスのマッチングを行っても、延長することにより発生するいくつかの現象が、延長先ディディスプレーに現れるようになりました。

IRB18シリーズは・・・
それを解決したのが「IRB18シリーズ」です。

新しいのび太くんは、転送抵抗の少ない、特性の良い専用ケーブルの延長先に、ディスプレーイコライザー(以下、イコライザー)を組み合わせて、劣化した画質を正常な状態まで近づけます。

イコライザーは60m以上の延長ケーブルに全て付属します。

60m程度まではイコライザなしでもほぼ正常に表示しますが、表示するモニタやグラフィックボードによっては満足のいく表示状態を確保できない場合がありますので、万が一に備えて付属しています。

イコライザーがあれば、延長したディスプレーそれぞれ個々に、しかも現場で表示画面を見ながら画質調整ができます。


例えば下の写真を見てください。
のび太くん専用延長ケーブルで200m延長した時の表示画像です。

1280×1024 LCD表示画像



イコライザーの写真を表示させています。
左は「専用ケーブル200mのみ」、右は「イコライザーで画質調整」したあとの写真です。

左は専用ケーブル使っているのでケーブルのみでも表示していますが、通常は一般のVGAケーブルをそのまま200m延長しても表示しません。

右はイコライザーで鮮明度や明るさを調整した時の表示です。
ぼやけやニジミ、明るさが解消されていることがわかります。


IRB18シリーズの200mをオーバースペックの「フルHD(1920×1080)」で表示させた実験があります。
こちらから御覧ください。


のび太くんをオーバースペックで接続してみたら。。。

IRB18の種類と対応解像度
IRB18シリーズは標準で80m、100m、120m〜200mと20m間隔の延長ケーブルです。
特注では5m間隔の延長ケーブルを作成できます。

また、IRB18シリーズは延長距離によって対応している解像度が違いますので、ケーブルを選択するときは、距離と解像度を確認して下さい。

◆IRB18-65〜100





ディスプレーを65〜100m延長します。
対応解像度はVGA(800×600)〜フルHD(1920×1080)まで対応しています。
標準品はIRB18-80(80m)、IRB18-100(100m)です。

それ以外の長さは特注です。
特注品は1本からでもお受けしております。お気軽にお問い合わせください。

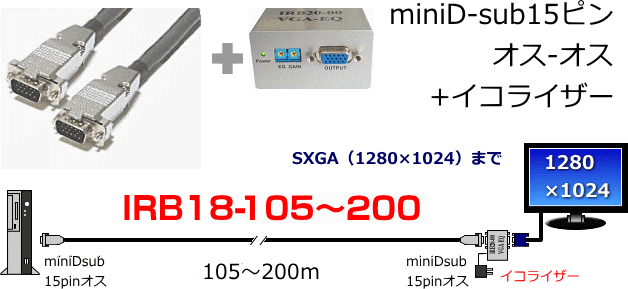

◆IRB18-105〜200





ディスプレーを105〜200m延長します。
対応解像度はVGA(800×600)〜SXGA(1280×1024)まで対応しています。
※条件が良ければフルHD(1920×1080)の表示が可能です。

標準品はIRB18-120(120m)、IRB18-140(140m)、IRB18-160(160m)、IRB18-180(180m)、IRB18-200(200m)です。

それ以外の長さは特注です。
特注品は1本からでもお受けしております。お気軽にお問い合わせください。



1本からの特注ケーブル
IRB18シリーズは80m〜200mまで20mごとにケーブルの長さを設定しています。
設置環境によっては、80mは不要だけれど60mでは足りない、または、80mでは足りないけれどその上の100mまでは不要だ、とうことが起こるかもしれません。

そこで、特注ケーブルをお受けいたします。
特注ケーブルは、65mから5m単位で95mまでお作りします。
※100m以上の延長ケーブルも作成いたします。お問合せください。
特注型名 長さ コネクタ 解像度  標準価格(税抜) 販売価格(税抜)
IRB18-65-T 65m  オスーオス VGA〜FHD(フルHD)  81,000円(税込) 72,900円(税込)
IRB18-70-T 70m  オスーオス  VGA〜FHD(フルHD)  92,880円(税込) 83,592円(税込)
IRB18-75-T 75m  オスーオス  VGA〜FHD(フルHD)  97,200円(税込) 87,480円(税込)
IRB18-85-T 85m  オスーオス  VGA〜FHD(フルHD)  106,920円(税込) 96,228円(税込)
IRB18-90-T 90m  オスーオス  VGA〜FHD(フルHD)  111,240円(税込) 100,116円(税込)
IRB18-95-T 95m  オスーオス  VGA〜FHD(フルHD)  117,720円(税込) 105,948円(税込)
※特注ケーブルの納期はご注文いただいてから2週間です。
※特注ケーブルは受注生産品のため、ご注文後のキャンセルはできません。ご注意ください。








どのくらいの長さのケーブルが必要なのか、構成がよくわからない場合は無料で構成図もお作りします。
必要な長さや本数や必要な機器がわかります。ご依頼はこちらからお気軽に→構成図依頼


BNCを延長する
BCMM-18はアナログRGB延長ケーブル「のび太くん」と組み合わせて、BNC表示機器の延長を行うケーブルです。





分配(増設)延長する場合
IRB18シリーズを使って、複数の遠隔地にディスプレーを表示する場合は、のび太くんシリーズのUAV11-04(4台)もしくは、IRA11-08(8台)を使って分配してください。※複数の組み合わせで最大56台分配できます。


4台の分配器UAV11-04を使ってIRB18シリーズと組み合せて延長してみる図
8台の分配器IRA11-08を使ってIRB18シリーズと組み合せて延長してみる図
※分配器を使って分配延長するときにはいくつかの注意点があります。↓モニタ延長はここにご注意!


アナログRGB分配器で延長するときの注意点!


コネクタカバーを外して配管
従来の延長ケーブルのコネクタカバーはプラスチック製で、上下からツメで「パチッ」とはめ込むタイプでした。
配管など狭いところにケーブルを通すとき、コネクタカバーを外す必要がある場合があります。

そんな時、従来のコネクタカバーは外せるのですが、ちょっとコツが必要で、カバーを外すとき誤ってツメを折ってしまう場合がありました。
もちろんそんな場合はコネクタカバーを無償で提供していましたが、作業がそれだけ後ろにズレることになります。

そこで、今度のコネクタカバーは、ツメではなく「ねじ止め」にしました(素材はメタルです)。


コネクタ

コネクタそのものの高さや幅はは若干小さく薄くなりましたが、それでもコネクタカバーを外す必要が生じる場合があるはずです。

これからは、プラスのドライバー1本で簡単にカバーを外すことができます。


※ねじ等の無償提供はございませんので、取り外した部品は無くさないよう十分ご注意ください。
コネクタサイズ&イコライザーケースサイズ

■ 延長ケーブルコネクタサイズ

コネクタサイズ


■ イコライザーケースサイズ

イコライザーケースサイズ

構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。


■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。

PCからモニタまでの距離を教えてください

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

PCとモニタはどこに何台設置しますか

■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

モニタの種類と解像度を教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。

設置場所の環境を教えてください。


お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。

もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または、「FAX番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。

プロダクト
IRB18シリーズの価格改定しました!ぜひご検討下さい。
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-60

延長距離:60m ※60mはイコライザーなしのIRB16-60へ移行しました
対応解像度:VGA〜FHD(フルHD)
標準価格:73,440円(税込)→標準価格:68,256円(税込)
販売価格:66,096円(税込)販売価格: 61,430円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-80

延長距離:80m
対応解像度:VGA〜FHD(フルHD)
標準価格:102,600円(税込)→標準価格:92,880円(税込)
販売価格: 92,340円(税込)販売価格: 83,592円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-100

延長距離:100m
対応解像度:VGA〜FHD(フルHD)
標準価格:120,960円(税込)→標準価格:103,680円(税込)
販売価格:108,864円(税込)販売価格: 93,312円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-120

延長距離:120m
対応解像度:VGA〜SXGA
標準価格:142,560円(税込)→標準価格:118,800円(税込)
販売価格:128,304円(税込)販売価格: 106,920円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-140

延長距離:140m
対応解像度:VGA〜SXGA
標準価格:165,240円(税込)→標準価格:134,136円(税込)
販売価格:148,716円(税込)販売価格: 120,722円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-160

延長距離:160m
対応解像度:VGA〜SXGA
標準価格:189,000円(税込)→標準価格:149,580円(税込)
販売価格:170,100円(税込)販売価格: 134,622円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

RB18-180

延長距離:180m
対応解像度:VGA〜SXGA
標準価格:208,440円(税込)→標準価格:165,240円(税込)
販売価格:187,596円(税込)販売価格: 148,716円(税込)
HDMIケーブル 着脱可能なコネクタで配線配管楽々光ケーブル

IRB18-200

延長距離:200m
対応解像度:VGA〜SXGA
標準価格:226,000円(税込)→標準価格:180,468円(税込)
販売価格:204,120円(税込)販売価格: 162,421円(税込)
※IRB18はディスプレーイコライザーとセットになっています。
※IRB18-40は販売終了いたしました。IRB16-40をご利用下さい。
※IRB18シリーズは受注生産品です。ご注文頂いてから10日〜14日の納期がかかります。

製品仕様

ケーブル型名 IRB18-60 IRB18-80 IRB18-100
延長距離 60m 80m 100m
対応解像度 VGA〜FHD(フルHD)
対応機器 ■PC:DOS/V AT互換機
■ディスプレー:CRT、液晶ディスプレー、プラズマディスプレー、プロジェクター
コネクタ
(ポート)
■ケーブル:HD-sub15pin3wayオス×2
■イコライザー:HD-sub15pin3wayメス×2
ケーブル外形 9.2mm ±0.2mm
電源 イコライザー:入力:100〜240V 出力:DC12V 1A 消費電力:5W
使用環境 0〜50℃ 0〜85%(結露なきこと)
標準価格(税込) IRB16-60へ
移行しました
92,880円 103,680円
販売価格(税込) 83,592円
93,312円
付属品 IRB20-00(イコライザー)、ACアダプタ、取扱説明書
※仕様は予告なく変更する場合がございます。
ケーブル型名 IRB18-120 IRB18-140 IRB18-160 IRB18-180
new
IRB18-200
延長距離 120m 140m 160m 180m 200m
対応解像度 VGA〜SXGA
対応機器 ■PC:DOS/V AT互換機
■ディスプレー:CRT、液晶ディスプレー、プラズマディスプレー、プロジェクター
コネクタ
(ポート)
■ケーブル:HD-sub15pin3wayオス×2
■イコライザー:HD-sub15pin3wayメス×2
ケーブル外形 9.2mm ±0.2mm
電源 イコライザー:入力:100〜240V 出力:DC12V 1A 消費電力:5W
使用環境 0〜50℃ 0〜85%(結露なきこと)
標準価格(税込) 118,800円 134,136円 149,580円 165,240円 180,468円
販売価格(税込) 106,920円
120,722円
134,622円
148,716円
162,421円
付属品 IRB20-00(イコライザー)、ACアダプタ、取扱説明書
※仕様は予告なく変更する場合がございます。



延長ケーブルピンアサイン(結線図)および解像度の説明
■ 延長ケーブルピンアサイン(結線図)
結線図
-----は結線無し

■ 解像度の記号の説明
表記 解像度
VGA 640×480
SVGA 800×600
XGA 1024×768
SXGA 1280×1024
UXGA 1600×1200
 FHD(フルHD) 1920x1080
 WUXGA 1920x1200
QXGA 2048×1536
 WQHD 2560x1440
 WQXGA  2560x1600







HDMIケーブルを延長するなら!
HMA01シリーズ↓↓
HDMI延長するなら光ケーブルHMA01シリーズ
20m、40mのモニタ延長
IRB16シリーズ↓↓
モニタ延長ケーブル IRB16シリーズ
モニタ延長をお考えの方へ ↓
モニタ延長するときはここに注意してください
