LK3080は市販のLANケーブルで、HDMIモニタおよびKB/マウスを送/受信器直結で最大300m、ギガビットHUB経由で最大400m延長します。
送信器-HUB、HUB-受信器間はそれぞれ200mです。
距離に延長幅があるので余裕を持って構成を組むことができます。

信号を圧縮していますので約0.05秒程度のタイムラグが発生しますが、延長先でそれを感じることはありません。






LK3080はローカルポートを搭載していないため、ローカルモニタが必要な場合は、HDMI分配器をご利用ください。

弊社では以下のHDMI分配器をご用意しています。

●　1入力4出力、3つのモード搭載の「HMI02-04A」　
●　1入力4出力、全ポートEDID対応の「HMI01-04」　



【キーボード入力キーについて】

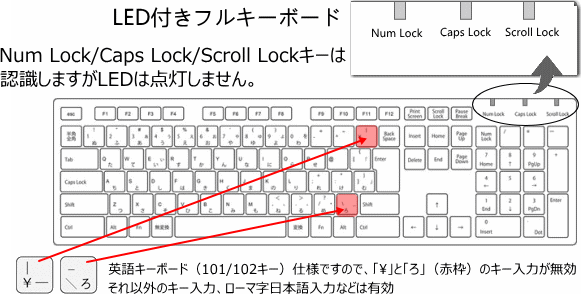

LK3080は英語キーボード（101/102キー）仕様準拠ですので、［\］と［ろ］のキー入力ができません。
それ以外のキー入力、ローマ字日本語入力などは問題なく入力可能です。
また、LED付きフルキーボードのNum Lock/Caps Lock/Scroll Lockのキーは有効に認識しますが、LEDは点灯しません。

1台のPCの画像および音声を、離れた複数のモニタに同時配信することができます。
また受信器の１台にKB/マウスを接続し、遠隔操作が可能です。
受信器は最大８台接続できます。




送信器、受信器の背面には「DIP SW（ディップスイッチ）」が付いており、
このように複数個所への同時転送（マルチキャスト）の場合は「SW1が上（UP=1）」、
送信器、受信器が1：1でペアになる（ユニキャスト）場合は「SW1が下（DOWN=0）」からの設定になります。

ただし、1：1の直結の場合は、DIP SWの設定は不要です。

※既設の社内、構内LANやWANなどとの混在はしないでください。
あくまでもLK3080専用のラインを構築してご利用ください。

複数のPCを複数の遠隔地で個別に同時操作できます。
送信器、受信器のペアの出力なので、DIP SWのナンバーは送/受信器とも同じものに設定します。
送信器、受信器の数は最大8台です。




【DIP SWについて】
この製品は延長先から出力PCを切替えて表示させるような運用を行う製品ではありません。
従いまして、設置当初や機器の差替え時にはナンバーの変更および設定のために、通電時でもDIP SWの「UP/DOWN」の設定を行うことは可能ですが、通電時（稼働時）に頻繁にSWの「UP/DOWN」を繰り返すことは、DIP SWの破損ならびに機器の破損につながりますので、おやめください。

※LK3080は1:1および1:nと、n:nの同一ライン上での混在ができません。
（頭文字が「1」と頭文字が「0」の混在はできない）

LK3080で延長した先で変換してHDMI以外（DVI、DP、VGA）のモニタに表示することができます。
ただし、VGA（デジタル→アナログ）変換には注意が必要です。

以下のイラストは弊社のHDMI-VGAコンバーター「HV-V10」を使ったVGA（デジタル→アナログ）変換のイメージです



例えば、延長先モニタがVGAモニタで、1280×1024（5:4）だった場合、
LK3080のデフォルトの解像度が1920×1080（16:9）ですので、
PCの「ディスプレイ設定」で解像度を変更する必要があります。


【ディスプレイ設定の解像度変更の画面（Win10の例）】



解像度を1920×1080から1280×1024へ単純に変更しただけですと、以下のイラスト右上のように画面の左右が圧縮されて縦長の表示になります。



このような場合、「ディスプレイの詳細設定」画面の「リフレッシュレート」を確認してください。

この「リフレッシュレート」が「60Hz」になっている場合は、プルダウンの↓をクリックし「60.020Hz」に変更することで正常に表示されます。（一度変更すれば次回から変更は不要です）

VGAのみで構成された延長では「60Hz」で正常表示しますが、「デジタル→アナログ」変換で正常に表示されない時は、「リフレッシュレート」の変更を試してみてください。

延長モニタに表示されるステータス表示です。




「SISTEM BOOTING」：本体起動時に表示
「No Signal」：HDMI入力信号無し、PC電源OFF、HDMI入力ケーブル抜け/断線
「Disconnect」：LANケーブル抜け/断線

本体のサイズです。





　　　　　　　

　　　　　　　

LK3080	送信器（LK3080-T）	受信器（LK3080-R）
接続機器	PCほか映像出力機器	モニタほか映像表示機器
ポート	HDMI入力×1、RJ45×1、USB-A×1、Power×1、IR（オプション）	HDMI出力×1、RJ45×1、USB-A×2、Power×1、IR（オプション）
ボタン	リセットボタン
LED	Power LED（赤）、Status LED（青）、Link LED（青）
対応解像度	720p＠50/60Hz、1080i＠50/60Hz、1080p＠30/50/60Hz（最大1920×1080）
接続台数	送信器8台、受信器8台
タイムラグ	約0.05秒（LANケーブルの特性によって若干上下します）
電源	入力：100～240V　出力：DC5V 1A
消費電流	最大450mA	最大450mA
重量	149g	147g
サイズ	90.5×78×19.5mm（ウォールマウント除く）　詳細は「サイズ」参照
付属品	ACアダプタ、取扱説明書、 USBケーブル（75cm）x1 ※HDMIケーブルは付属していません。	ACアダプタ、取扱説明書 ※HDMIケーブルは付属していません。
動作環境	温度：0～50℃/湿度：10～80％（結露無きこと）
LANケーブル	CAT-6/6E（ギガビット対応）　※お客様でご用意ください。
推奨ハブ仕様	・ギガビットインテリジェントL2スイッチ以上 ・ジャンボフレーム（8K以上） ・マルチキャストサポート（IGMPスヌーピング）
対応規格	RoHS/CE/FCC/ PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※ハブをカスケードしての長距離延長はできません。
また、社内ネットワークに使用しているハブに複数接続して使用することは推奨いたしません。
