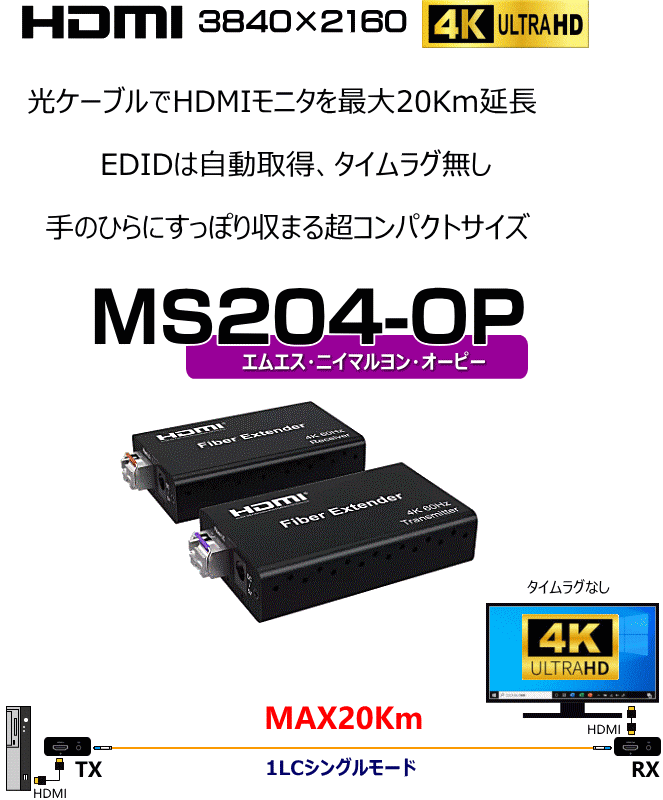

MS204-OPはHDMIモニタ＆音声を、1本の光ケーブルで延長する延長器です。

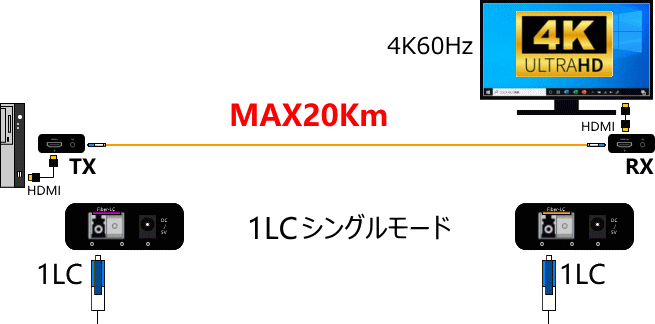

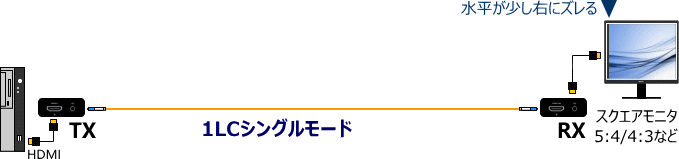

光モジュールを搭載し、シングルモード光ケーブルで最大20kmの延長を可能にします。




使用する光ケーブルはLCの1芯（Simplex）でシングルモード光ケーブルです。
接続はプラグアンドプレイですので、PCの電源をOFFにしたりモニタの電源をOFFにしたりする必要はありません。
設定などは一切なく、単純に接続するだけですぐに使用できます。

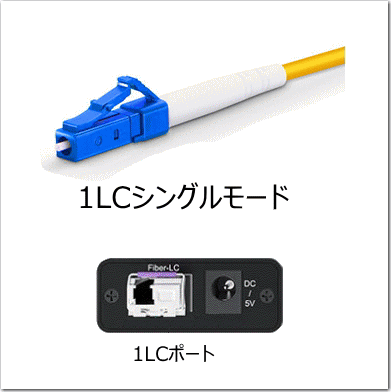

使用する光ケーブルのコネクタはLCコネクタです。
SCやFCコネクタとは異なりますのでご注意ください。

また、MS204-OPは非圧縮なのでタイムラグは発生しません。




※光ケーブルは弊社でもご用意できます。お問い合わせください。

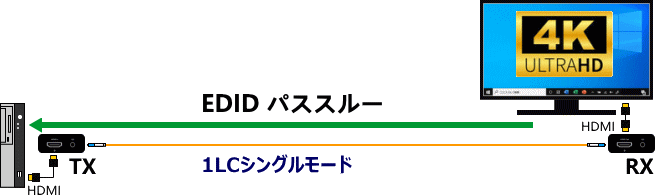

EDID取得方法はパススルー（素通り）で行います。ケーブルを直接接続するイメージです。
送/受信器を光ケーブルで接続し電源を入れ、PCとモニタに接続した時点でEDIDをPCに転送します。
（この時PCやモニタの電源をOFFにする必要はありません。

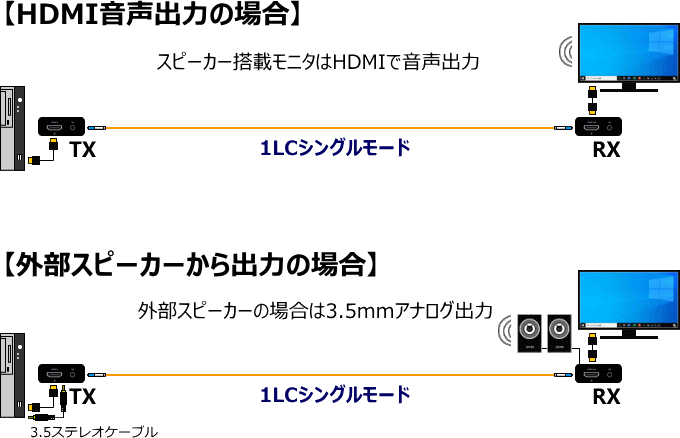

MS204-OPはHDMIの音声を延長できます。スピーカー内蔵のモニタの場合は、モニタから音声を出力します。
延長先にスピーカーを設置し音声出力させる場合は、ステレオポートを利用して音声の出力ができます。





※3.5ステレオ（音声）ケーブルは付属していません。

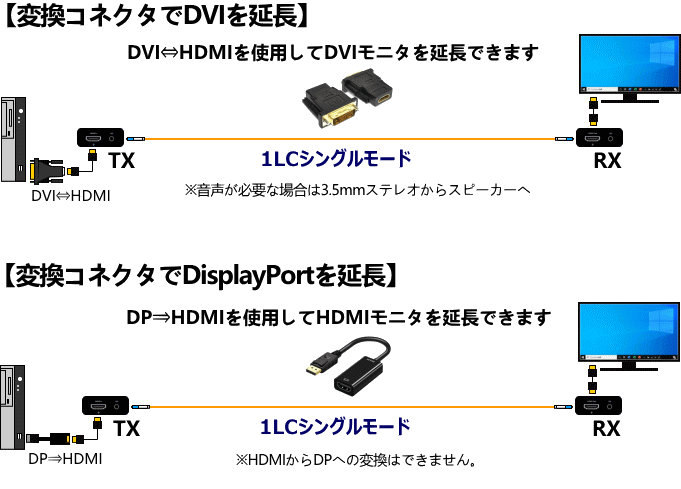

PCにHDMIポートがなく、DVIまたはDisplayPort（以下、DP）しかない場合や、
延長先モニタがDVIモニタの場合など、
DVI変換コネクタやDP変換ケーブルなどを使用することでモニタを延長できます。




DVI⇒HDMI変換では延長先モニタ解像度はフルHD（1920×1080）、DP⇒HDMI変換では4K出力が可能です。
※変換アダプタ、変換ケーブルの特性に依存します。

DVI⇒HDMI変換では音声出力ができませんので、
その場合は、3.5mmステレオポートを使用して、外部スピーカーから音声出力が可能です。

DVI⇒HDMI変換アダプタ、DP⇒HDMI変換ケーブルは弊社でもご用意できます。
お問い合わせください。

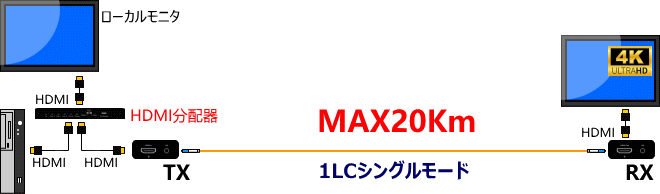

MS204-OPを使用してモニタを延長する際、PC側にローカルモニタが必要になった時は、
PCに搭載している別のモニタポートを使用するか、HDMI分配器を使用して分配延長します。




※解像度は分配器の仕様に依存します。


弊社では以下のHDMI分配器をご用意しています。
　●　1入力4出力、3つのモード搭載の「HMI02-04A」
　●　1入力4出力、全ポートEDID対応の「HMI01-04」
　●　1入力2出力、コンパクトサイズの「HMS01-02」

【名称と機能】

名称	TX（送信器）	RX（受信器）
HDMI IN	HDMI出力機器と接続	―
HDMI OUT	―	延長モニタと接続
R/L	音声入力	音声出力
Fiber	シングルモード光ケーブル接続（1LC）
DC/5V	ACアダプタ接続（5V 1A）

LED	内容
①HDMI入出力	HDMI入力、出力モニタ接続で点灯
②SFP接続	SFPが正常に接続された状態で点灯
③LINK	TX/RXが正常にリンクすると点灯
④Power	電源投入で点灯

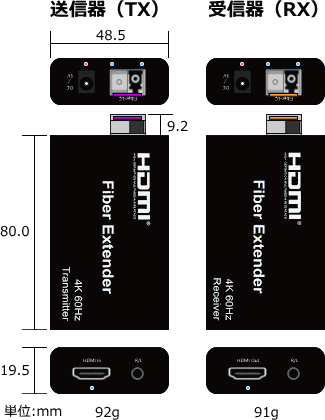

【筐体サイズ】
筐体サイズは以下の通りです。

MS204-OP	送信器（TX）	受信器（RX）
ポート	HDMI（IN）×1、R/L（IN）×1、 FIBER×1、Powerジャック×1、	HDMI（OUT）×1、R/L（OUT）×1、 FIBER×1、 Powerジャック×1
延長距離	20Km：1LCシングルモードOS2光ケーブル（9/125μm）使用時
解像度	最大フル4K（3840×2160）60Hz
HDMI仕様	HDMI2.0、HDCP 2.2/2.3/1.4、HDR (HDR10/HDR10+/Dolby Vision/HLG)
対応機器	■送信側：PCおよび映像出力機器　 ■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器
対応ケーブル	1LCシングルモードOS2準拠（9/125μm）　ファイバー波長: 1270/1330nm
音声	3.5mmステレオ: DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/ATMOS/PCM
タイムラグ	なし
電源	入力：100～240V　出力：DC5V 1A　50～60Hzセンタープラス
サイズ/重量	80.0×48.5×19.5mm（W×D×H）/92g	80.0×48.5×19.5mm（W×D×H）/91g
動作環境	温度：0～50℃、湿度0～80%（結露なきこと）
消費電流	最大0.8A	最大0.7A
筐体	メタル
同梱内容	送信器/受信器×各1、ACアダプタ×2、取扱説明書 ※HDMIケーブル、音声ケーブルは付属していません。
対応規格	RoHS、CE、FCC、PSE（ACアダプタ）

仕様は予告なく変更する場合があります。予めご了承ください。
※延長画像は接続機器やHDMIケーブルの特性に依存します。
