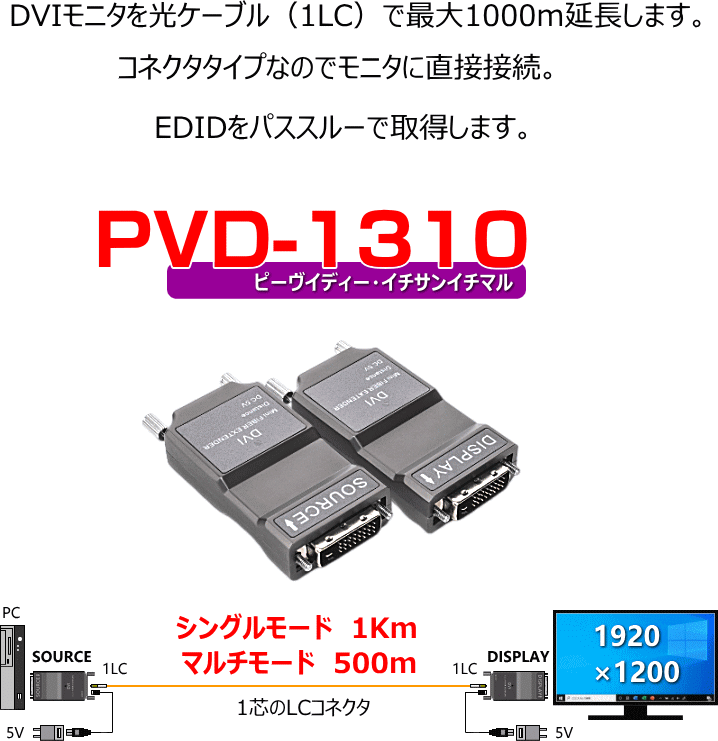

PVD-1310で使用する光ケーブルはLC-LCの1芯（1LC）です。
シングルモード、マルチモード両方に対応しており、マルチモードでMAX500m、シングルモードでMAX1Kmの延長に対応しています。

PVD-1310のEDID取得方法はパススルー（素通り）で行います。
ケーブルを直接接続するイメージです。
送/受信器を光ケーブルで接続し電源を入れ、PCとモニタに接続した時点でEDIDをPCに転送します。
（この時PCやモニタの電源をOFFにする必要はありません）

PVD-1310を使用してモニタを延長する場合、PC側のローカルモニタが必要になった時は、PCに搭載している別のモニタポートを使用するか、DVI分配器を使用して分配延長します。




DVA01-02/04（DVI分配器）はこちら

PVD-1310はDVI1.0対応の延長器ですが、転送速度が10Gbpsありますので、HDMIを変換して接続すると4K30Hzの表示ができます。




HDMI信号に音声をのせて延長先モニタから音声の出力が可能になります。

※※HDMIで入/出力する場合は、フルHDでもリフレッシュレートを30Hzに設定してください。

PVD-1310には給電用のUSBケーブル（Type A-micro B/約50cm）とUSB電源アダプタがそれぞれ付属しています。
原則として付属の電源アダプタを使用して本体に給電を行いますが、PCのUSBポートが空いていたり、USBポートを持ったモニタがあった場合は、それらのUSBポートからの給電でも動作します。
※USBポートから5V1Aが安定供給されることが条件です。

送/受信器には本体中央にLEDが搭載されています。
機器のステータスはLEDの表示の色で確認できます。

【同梱品】

型名	PVD-1310
機能	DVIモニタの長距離延長
出力機器	PC、ブルーレイレコーダー、監視カメラレコーダー、TVチューナーなど
表示機器	PCモニタ、HDTV、プロジェクタなど
DVI仕様	DVI1.0シンブルリンク　DVI-D
転送速度	10Gbps
延長距離	マルチモード：MAX500m　シングルモード：MAX1Km
周波数帯	1.65Ghz
対応光ケーブル	1LCマルチモードOM3準拠/1LCシングルモードOS2準拠
対応解像度	フルHD（1920×1080）、WUXGA（1920×1200） HDMI入/出力変換で4K30Hz
ポート	DVI-D（DVI24+1pin）、1LC光、給電用micro USB
電源	入力：100～240V　出力：DC5V 2A　50～60Hzセンタープラス
サイズ/重量	74×41×17mm（W×D×H）/155g
電源	100～240V　5V1～2A
動作電力	最大1.5W
動作環境	温度：0～50℃、湿度5～85%（結露なきこと）
対応規格	RoHS、FCC、PSE

仕様は予告なく変更する場合があります。予めご了承ください。
