DVIモニタを延長できるKVM一括延長ユニットSK800-OP


SK800-OPはモニタを最大延長しても1920×1200のフルHDの画像を調整なしで表示できます。


SK800-OPは送受信器がセットになっています。
お客様は任意の長さの光ケーブルを用意するだけで、何も調整する必要なく使用できます。

SK800-OPはモニタを最大延長しても1920x1080、1920×1200のフルHDの画像を画質調整なしで表示できます。
延長先にはモニタのほか、マウス、キーボード、スピーカーの接続が可能です。
光ケーブルだから、設置環境に不安がある場所でも安心して敷設できます。





標準価格125,000円(税抜)

標準価格:135,000円(税込)
販売価格:121,500円(税込)

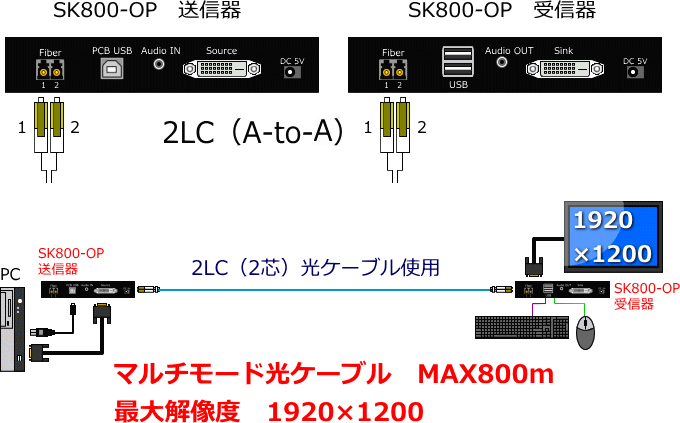

延長距離は最大800m 解像度は最大1920×1200
KVMエクステンダー SK800-OPはモニタ、マウス、キーボードを光ケーブルで最大800m延長します。
使用する光ケーブルは市販の一般的なケーブルですので、安価に調達できます。

延長先モニタでは画質や色ずれなどの調整が不要で、最大延長でも1920×1200(WUXGA)の高解像度を維持します。

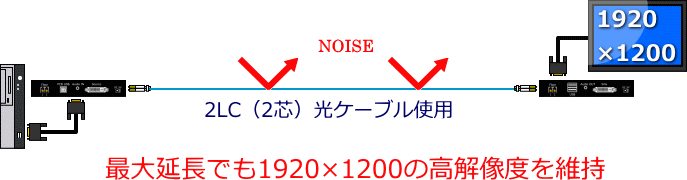

光ケーブルを使用するので、モニタ表示に影響するノイズやキーボードの誤動作など、外部環境に心配がある現場でも安心して設置できます。





使用する光ケーブルはマルチモード対応の2LC(2芯)ケーブルです。コア径50μmのものを使用します。

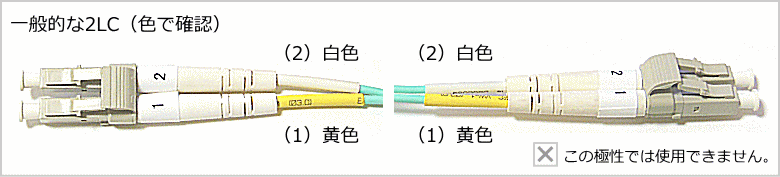

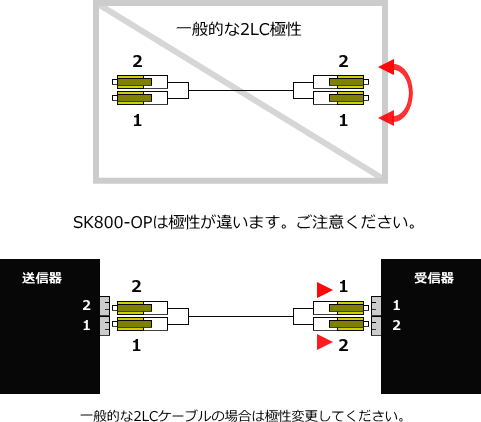

【2LCの極性に注意】


SK800-OPで使用する2LC光ケーブルは、一般的な2LC光ケーブルと極性が違います。

光ケーブルを選択する際は、極性にはご注意ください。


2LCの極性に注意してください。



この極性では接続しても通信が行われません。

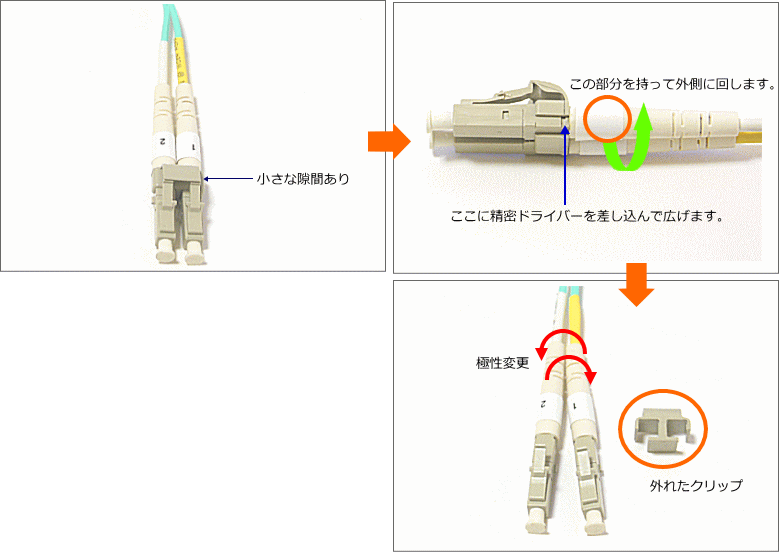

一般的な2LCを使用する場合は、片方のLCコネクタのクリップを外して極性を逆にすると使用できます。



また、クリップで止めていない2LC光ケーブルや、クリップから簡単に取り外して極性変更の出来る2LC光ケーブルがありますので、光ケーブルを選択する時はこちらを採用すると便利です。

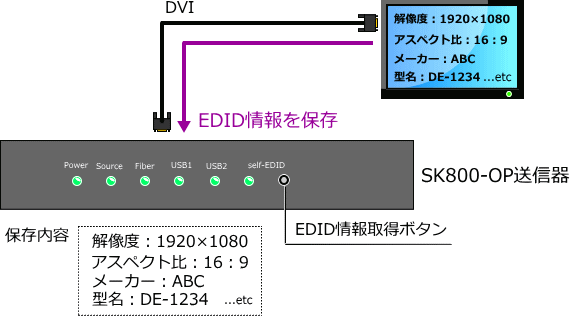

EDID取得(保持)機能 を搭載
モニタはEDID(Extended Display Identification Data)というモニタ情報の詳細情報をモニタ内に格納しています。
そのモニタの持つ最適解像度や周波数、アスペクト比やメーカー名、型名などがEDIDです。

PCのグラフィックカードはDDCという信号形式で、PC立ち上げ時にモニタ内のEDID情報を読み取って、取得した情報を元に、そのモニタの解像度に沿った信号を出力します。






ところが、モニタに電源が入っていな場合、モニタのEDID情報が取得できないため、PCはグラフィックボードににあらかじめ搭載したデフォルトの解像度を採用して信号を出力します。
(古いモニタではEDIDそのものを持っていないものがあるので注意が必要です)

その場合、DVIモニタは適正解像度ではないため出力信号を受け取れず、表示しなくなります。
また、グラフィックボード自身が信号出力を停止します。

こうなるとモニタの電源をON/OFFしても、ケーブルの抜き差しをしても復旧しません。
復旧するにはモニタの電源を入れた状態でPCの再起動が必要になります。

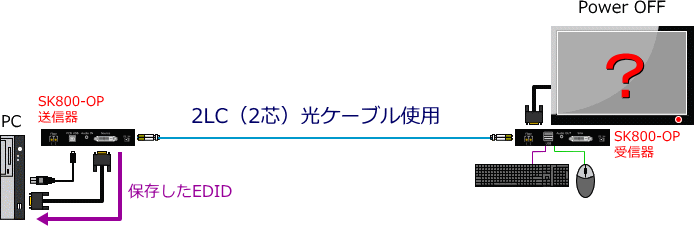

実際、遠距離のモニタの電源が入っているのかいないのかの確認はなかなか難しい事が多いため、SK800-OPは送信器に延長モニタのEDID(モニタ情報)を保存する機能を搭載しました。








事前に延長先に設置するモニタに送信器を接続し、そのモニタ情報を記録/保存させ、延長先モニタに電源が入っている、いないにかかわらずEDID(モニタ情報)が取得できない状態の時でも、PCは送信器内部のモニタ情報を読み取る事によって適正な映像出力が可能になります。

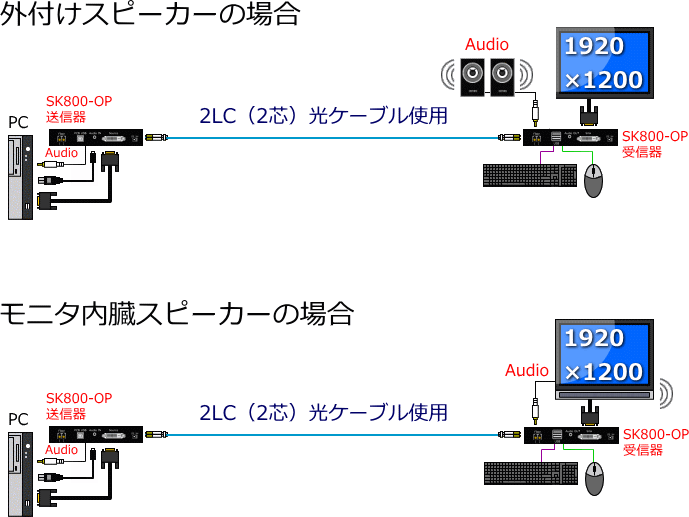

音声の延長
KVMエクステンダー SK800-OPはモニタ、マウス、キーボードの延長以外に音声(ステレオ)も同時に延長できます。
付属の音声ケーブルで送信器に接続するだけで、遠隔地に音声を延長できます。






※受信器のUSBはキーボードエミュレーターで動作する機器以外(USBメモリやUSBヘッドセット、USB通信のタッチパネルモニタなど)は接続できません。

分配延長
SK800-OPの送信器側には、モニタ、マウス、キーボードのローカル出力がありません。

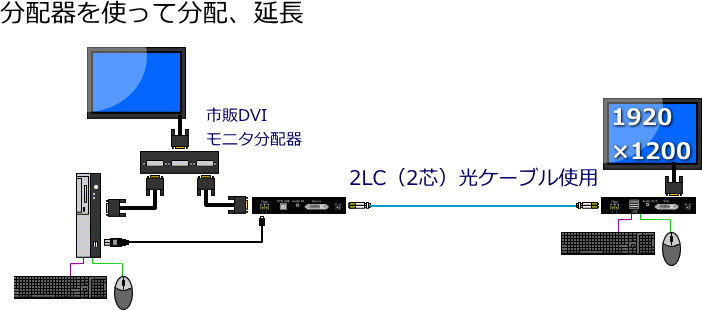

送信側のPC(または出力装置)にモニタ、マウス、キーボードが必要な場合は、モニタ分配には別途DVIモニタ分配器をご用意下さい。マウス、キーボードはPCのUSBポートに直接接続してください。

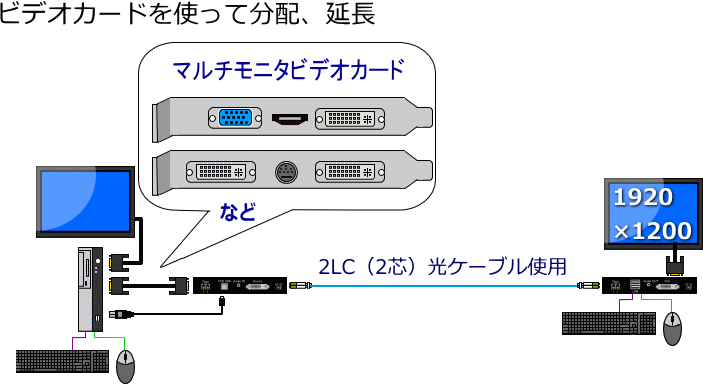

また、マルチモニタ用のビデオカード(グラフィックボード)を追加して、分配延長することもできます。




モニタのみの延長も可能
KVMエクステンダー SK800-OPはモニタ、マウス、キーボードの延長用ですが、モニタのみの延長にも対応しています。
光ケーブルなので延長先でも画質調整が不要です。

ノイズでモニタ表示への影響が心配される現場でも安心して設置できます。

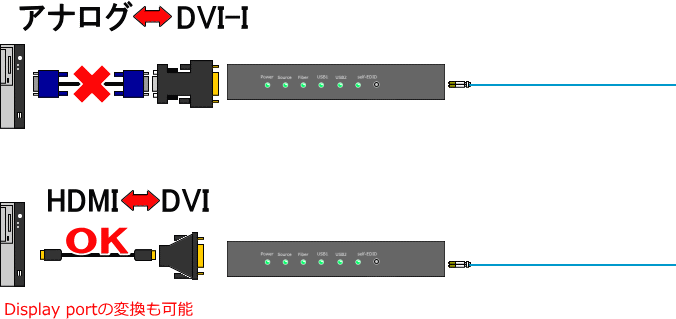

DVIにはデジタル専用のDVI-Dと、デジタル・アナログ両用のDVI-Iが存在します。SK800-OPはデジタル専用です。




DVI-D、DVI-Iの両方に対応しますが、アナログRGBをDVI-Iに変換しての接続はできませんのでご注意ください。




ただし、同じデジタルであるHDMIやディスプレイポートをDVIに変換して延長することは可能です。


最大10Kmの特注、SK10K-OPを作成します
SK800-OPの最大延長距離は800mです。でも、それ以上延長しなければならない現場も少なからず存在します。
そこで特注で最大10Km延長できるSK10K-OPを作成いたします。






機能はSK800-OPと同じです。内部の光モジュールを変更します。
使用する光ケーブルはシングルモード光ケーブル(OM3準拠、9.2/125μm)。

シングルモード光ケーブルで最大10Km(10000m)、最大延長しても1920×1200の高解像度を維持します。
※特注品のため納期3~4週間ほど頂きます。

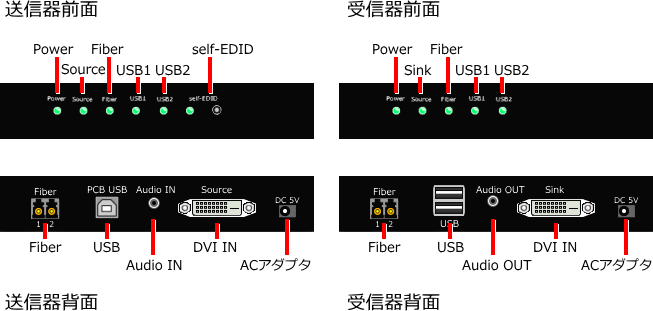

各部位の名称とはたらき

送信器 受信器
Power LED 電源投入で点灯
Source LED PCと接続、PC電源ONの状態で点灯
Fiber LED 光ケーブルで送受信器が電源ONの状態で点灯
USB1/2 LED  マウス/KB接続時に点灯、マウス/KB動作(通信)時は点滅
self-EDID LED  モニタのEDID取得時に点滅(通常消灯)  -
 self-EDID ボタン  EDID取得用ボタン  -
 Fiberポート  2LC光ケーブル接続ポート
 USB-Bポート  PC接続用USBポート  -
 USB-Aポート  -  延長先マウス/KB接続ポート
 Audio  PC接続用オーディオINポート  延長先接続用オーディオOUTポート
 DVI  PC接続用DVI-DモニタINポート  延長先DVI-DモニタOUTポート
 ACアダプタ  ACアダプタ接続ポート

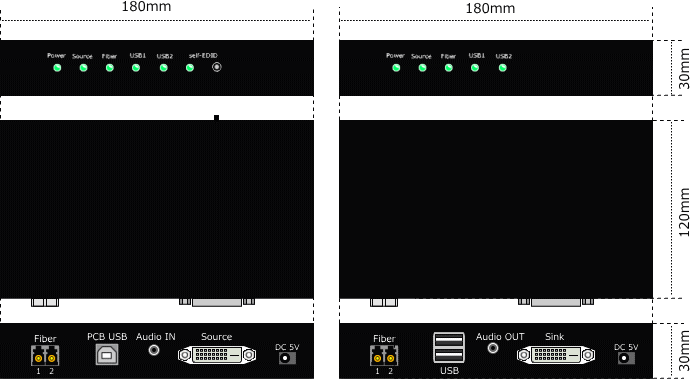

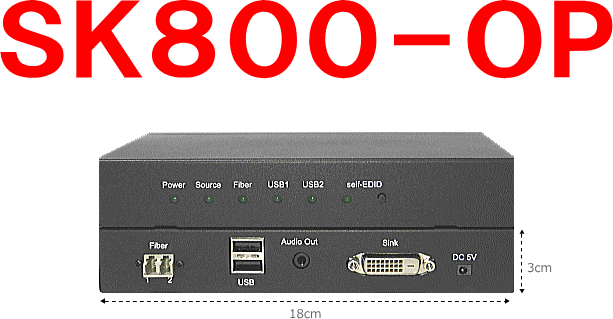

筐体サイズ
構成図をおつくりします
構成が複雑。構成が組みにくい。どんな製品が何台必要か、よく分からない。
そんなお客様に代わって、構成図をお作りしています。

ディスプレーまでのおよその距離、パソコン、ディスプレーの台数、、表示解像度等、下記の項目を参考に、必要事項をご記入の上、メールまたはFAXでお送り下さい。
メールに設置環境などの資料を添付していただいても結構です。

ご依頼の構成図は、当日または翌営業日までには必ずお届けします。

■パソコンからの距離を教えてください

距離は「だいたい○○m延長したい」など、おおよその距離でかまいません。

PCからモニタまでの距離はどのくらいでしょうか

■ディスプレーの台数を教えてください。

延長するディスプレーは何台か。パソコン側に必要か、複数の場合それぞれの距離も教えてください。

モニタは何台どこへ設置するのか教えてください。

■ディスプレーのタイプを教えてください。

延長するディスプレーは、CRT・LCD(液晶)・プラズマ・プロジェクターなど、どのタイプのものか。
また、表示解像度もあわせて教えてください。

モニタの解像度を教えてください。

■設置環境を教えてください。

延長環境によっては、製品選択を変更する必要があるかもしれません。
どんな場所のどういった配線環境で使用するのか教えてください。

設置場所の環境はどうでしょうか。




お気軽に お問い合せ下さい
こちらから↑↑↑お気軽にご相談下さい。
もちろん、構成図ご依頼は無料です!いつでもお待ちしております!

※「お電話番号」または、「FAX番号」または「メールアドレス」をお忘れなくご記入ください。
確認することがあるかもしれません。

製品仕様

製品型名 SK800-OP送信器  SK800-OP受信器
ポート DVI-D(IN)×1
USB-typeB×1
Audio(IN)×1
2LCFiber×1
Powerジャック×1
 DVI-D(OUT)×1
USB-typeA×2
Audio(OUT)×1
2LCFiber×1
Powerジャック×1
延長距離 800m/2LCマルチモードOM3準拠光ケーブル(50/125μm)使用時
※特注SK10K-OP:10Km/2LCシングルモードOM3準拠光ケーブル(9.2/125μm)使用時
解像度 最大1920×1080/1920×1200
対応機器 PCおよび映像出力機器/LCD、プロジェクタ、HDTVおよび映像表示機器
USBマウス/キーボード、ステレオ音声出力機器
対応光ケーブル SK800-OP:2LCマルチモードOM3準拠光ケーブル(50/125μm)
特注SK10K-OP:2LCシングルモードOM3準拠光ケーブル(9.2/125μm)
音声 3.5mmステレオ/サンプリングレート>44.1Kbps
EDIDサポート EDID保持機能  -
電源 入力:100~240V 出力:5V 3A センタープラス
サイズ/重量 180×120×30(L×W×Hmm)/600g  180×120×30(L×W×Hmm)/605g
動作環境 温度:0~50℃、湿度0~80%(結露なきこと)
動作電流 965mA  1000mA
筐体 メタル
パッケージ内容 送信器×1、受信器×1、DVIケーブル×1、USBtypeA-B×1、Audioケーブル×1、ACアダプタ×2、クイックスタートガイド
対応規格 RoHS、CE、FCC、PSE(ACアダプタ)
  • 製品仕様は変更する場合がございます。
  • 特注のSK10K-OPは3~4週間の納期をいただきます。
