USB3.1Gen2対応、USBType-A-Type-Cで10Gbpsの高速転送を実現する、USB3.1延長ケーブル




USB3.1Gen2は、USB3.1Gen1(従来のUSB3.0)のおよそ2倍の高速転送で、最大10Gbpsの大容量転送をスムーズに行います。
SSG07シリーズは、この高速のUSB3.1規格を採用した、USBの光ハイブリット延長ケーブルです。
光ケーブルで延長することにより、USBデバイスの転送スペックを最大限に引き出します。
また、5V 900mAの給電能力を有します。
SSG07はUSB3.1(Gen1/Gen2)専用です。USB2.0、1.1の後方互換はありません。





多くのUSB機器と接続テストを行い、きわめて良好な結果を得ていますが、
必ずしもすべての機器との互換性を保証するものではありません。
採用前には必ず弊社が用意するテスト用ケーブルで接続テストを行ってください。

10Gbpsの高速転送
USB3.1Gen2はUSB3.1Gen1のおよそ2倍、USB2.0のおよそ20倍の10Gbpsの高速転送です。




この高速転送を最大50mまで延長することを可能にしたのがSSG07シリーズです。




SSG07の延長元(PC側)はUSB Type-Aのオス、延長先(デバイス側)はType-Cのオスになっています。
Type-Cをもつデバイスでは直接接続することができます。
また、4.5mmの細径で、曲げ、もつれに強く、取り扱いが簡単です(曲げ半径8mm、引張強度10Kg)。
光ケーブルなのでシールド不要、増幅器も不要です。

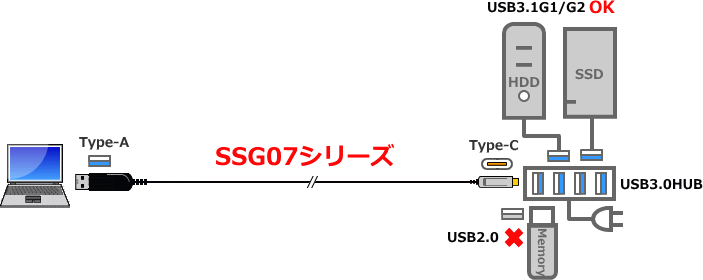

接続デバイス
USBデバイスはパソコンやUSBハブからの電源供給だけで動作するものを「バスパワー」と言い、USB機器自身の電源供給で動作するものを「セルフパワー」と言います。




SSG07は「バスパワー」「セルフパワー」両方で動作します。
バスパワーデバイスの場合は5V 900mA以内で動作すするデバイスが対象です。




前述のようにSSG07は延長先デバイスに5V 900mAの電源を供給しています。
ただし、バスパワーデバイスを接続した際、電源供給量が足りずに不安定な動作(または動作しない)になる場合はどうするか。また、Type-Cコネクタが直接接続できないデバイスの場合はどうか。
この場合、延長先にUSB3.0(または3.1)HUBを使用してデバイスを接続してください。





USB2.0デバイスは動作しません。
※USB3.1Gen2の転送速度を得るためには、利用するUSBハブもUSB3.1Gen2対応である必要があります。

PC側Type-Aの接続ポートはUSB3.1(USB3.1Gen1/2)ポートです。USB2.0ポートでは動作しません。
また、USB3.1Gen1ポート接続では5Gbpsの転送スピードとなります。




※コネクタ形状がUSB Type-CであればイコールUSB 3.1Gen2とはなりませんので注意が必要です。
USB Type-Cはコネクタの規格でありUSBの規格ではありません。



ラインナップ

ssg07

SSG07-10

USBタイプAオス-タイプCオス
延長距離:10m、USB3.1(Gen1/Gen2)対応
標準価格:39,300円(税抜) 43,230円(税込)

ssg07

SSG07-15

USBタイプAオス-タイプCオス
延長距離:15m、USB3.1(Gen1/Gen2)対応
標準価格:41,500円(税抜) 45,650円(税込)

ssg07

SSG07-20

USBタイプAオス-タイプCオス
延長距離:20m、USB3.1(Gen1/Gen2)対応
標準価格:43,500円(税抜) 47,850円(税込)

ssg07

SSG07-30

USBタイプAオス-タイプCオス
延長距離:30m、USB3.1(Gen1/Gen2)対応
標準価格:47,500円(税抜) 52,250円(税込)

ssg07

SSG07-40

USBタイプAオス-タイプCオス
延長距離:40m、USB3.1(Gen1/Gen2)対応
標準価格:52,000円(税抜) 57,200円(税込)

ssg07

SSG07-50

USBタイプAオス-タイプCオス
延長距離:50m、USB3.1(Gen1/Gen2)対応
標準価格:55,800円(税抜) 61,380円(税込)

※仕様は予告なく変更になる場合があります。ご了承ください。
※ご注文金額が合計で20,000円(税別22,000円)未満の場合は別途送料1,000円(税別1,100円)かかります。

アナログRGBケーブル 比較表

外形寸法
項目タイトル
説明・・・
商品名   SSG07シリーズ
 長さ(標準)  10/15/20/30/40/50m※
 コネクタ  USB Type-Aオス-Type-Cオス
 対応機器 USB3.1Gen1/Gen2対応(USB2.0/1.1の後方互換はありません)
 対応OS Windows、Mac、Linux
 供給電力 5V 900mA
 消費電力 0.4W
 ケーブル径 φ4.5±0.2mm
 引張強度 20kg
 曲げ半径 40mm
 動作温度/湿度 0~50℃/5~85%(結露なきこと)
 電源 不要(HUBでUSBデバイスへの電源供給を安定させることあり)
 付属品 取扱説明書
 適合規格 FCC Class A 、CE、RoHS、Category AOC(UL)
※標準品以外のリクエストにもお答えします(5本以上、50m以上は制作できません)。お問い合わせください。

多くのUSB機器と接続テストを行い、きわめて良好な結果を得ていますが、必ずしもすべての機器との互換性を保証するものではありません。
採用前には「必ず」弊社が用意するテスト用ケーブルで接続テストを行ってください。
